GB212
Buderus
Bedienungsanleitung
2019/08
6720862201
PDF, 3697 kB
RC310
Buderus
Bedienungsanleitung
2019/10
6720894022
PDF, 4684 kB
GB212
Buderus
Installationsanleitung
2019/08
6720862200
PDF, 10785 kB
RC310
Buderus
Installationsanleitung
2019/10
6720894023
PDF, 1883 kB
SU300-400.5
Buderus
Installationsanleitung
2019/12
6720819326
PDF, 3467 kB
HS HSM Eplus
Neutral
Installationsanleitung
2020/07
6720830121
PDF, 16138 kB
NTC Sensor
Neutral
Einbauhinweis
2019/04
6720893114
PDF, 839 kB
Logaplus K61 GB212-15/5 G20 IP, RC310 7739610472
Buderus
Energiedatenblatt
2019/07
6720861694
PDF, 71 kB

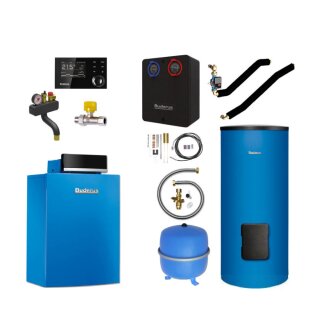

Buderus Logaplus-Paket K61, bestehend
aus:
----------------------------------------
Bodenstehender Buderus Gas-Brennwertkes-
sel Logano plus GB212, geprüft nach DIN
EN 677, CE-Kennzeichnung. Integrierter,
modulierender und leiser Gas-Vormisch-
brenner, für Überdruckfeuerung, Heizgas-
und Wasserführung im Gegenstrom-Wärme-
tauscherprinzip, Kesselglieder aus Alu-
minium-Silizium-Guss mit einer glatten
Oberfläche, schalloptimierte Heizgas-
führung, inklusive Minimal-Druckwächter
nach DIN EN 12828 als Ersatz für Wasser-
mangelsicherung sowie blau lackiertem
(RAL 5015) Kesselmantel. Sehr wartungs-
freundlich, gute Bauteil-Zugänglichkeit,
alle service- und wartungsrelevanten Be-
reiche von vorne erreichbar, einfache
Inspektion, gute Reinigungsmöglichkeit
der Heizflächen von vorne, große Revi-
sions- und Inspektionsöffnung. Sehr kom-
pakte Kessel-Abmessungen sowie geringes
Gewicht.
Vollautomatischer Gas-Vormischbrenner
für den modulierenden Betrieb, extrem
leise, mit drehzahlgeregeltem Verbren-
nungsluftgebläse und Steuerelektronik
für reduzierte elektrische Leistungs-
aufnahme. Werkseitig montierter Heiz-
kessel, voreingestellt und geprüft auf
Erdgas E oder LL bei 20 mbar, Brenner
komplett montiert. Raumluftunabhängige
Betriebsweise über Zubehör möglich.
Zugelassen für die Verbrennung von Erd-
gas E(H) und LL nach DVGW Arbeitsblatt
G260 und für Erdgas E(H) und LL nach
DVGW Arbeitsblatt G260 mit Wasserstoff-
beimischung bis 20 Vol.-% H2.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der im Arbeitsblatt K8
enthaltenen Diagramme entschieden wer-
den, ob das Füll- und Ergänzungswasser
aufbereitet werden muss oder nicht. Muss
das Füll- und Ergänzungswasser aufberei-
tet werden, so kommt die Wasseraufberei-
tungsmaßnahme Vollentsalzung des Füll-
wassers zum Einsatz. Buderus kann not-
wendige Wasseraufbereitungspatronen als
Zubehör (Kauf oder Leihe) zur Verfügung
stellen.
----------------------------------------
Warmwasserspeicher Logalux SU300/5 in
stehender Stahlblechausführung, mit vor-
derer Handlochöffnung, welche als Reini-
gungsöffnung, zum Einbau einer Elektro-
Zusatzheizung oder eines zweiten Wärme-
tauschers nutzbar ist. Temperatursteuer-
bar durch den wendelförmigen, bis in den
unteren Speicherboden gezogenen Glatt-
rohr-Wärmetauscher. Mit eingeschweißter
3/4" Tauchhülse sowie höhenverstellbaren
Aufstellfüßen. Alle warmwasserberührten
Speicherinnenflächen mit Buderus-Thermo-
glasur DUOCLEAN plus, korrosionsbestän-
dig nach DIN 4753-3 und zur Vervollstän-
digung des kathodischen Korrosionsschut-
zes mit Magnesiumanode.
Wärmeschutz aus 50 mm Polyurethan-Hart-
schaum und separater Weichschaumscheibe
für den Handlochdeckel. Speichermantel
aus blau lackiertem Stahlblech und
schwarzer Abeckhaube.
----------------------------------------
Regelsystem Logamatic EMS mit mikropro-
zessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
----------------------------------------
Regelgerät Logamatic MC110 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung und 4 Heizkreise mit oder
ohne Mischer in Verbindung mit Modulen
MM50 oder MM100.
Mit den Funktionen Schornsteinfeger- und
Notbetrieb, Anzeige von Betriebs- und
Diagnosemeldungen im Display des RC310
bzw. BC30E.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
- Heizkreis-Schnellmontage-Set HSM20
- Heizkreisrohrgruppe KAS1
- Gas-Durchgangshahn GA-BS, R 1/2
- BSS, Heizkesselsicherheits-Set
- Kessel-Speicher-Verbindungsleitung mit
Speicherladepumpe Rohrgruppe BCC9-HE
- Membran-Ausdehnungsgefäß 35 Liter /
1,5 bar
- Ausdehnungsgefäß-Anschluss-Set AAS
- Speicheranschluss-Set AS 1.6 und ASU
- Modul MM50
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 97 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Gasart: Erdgas E
Kesselgröße: 15 kW
Modulationsbereich: 20-100 %
Normnutzungsgrad (Hs): bis 98,4 %
Gewicht: 60 kg
Abgasanschluss: DN 125/80 Innen
Wärmeleistung
bei 50/30 C: 15,06 kW
bei 80/60 C: 13,68 kW
Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 63 C
Verfügbarer Förderdruck: 70 Pa
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe mit Designblende: 625 mm
Breite: 600 mm
Höhe mit Regelgerät: 965 mm
CE-Kennzeichen: CE-0085CM224
Zuläss. Betriebsüberdruck: 3 bar
Buderus-Artikel-Nr.: 7739610472
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
