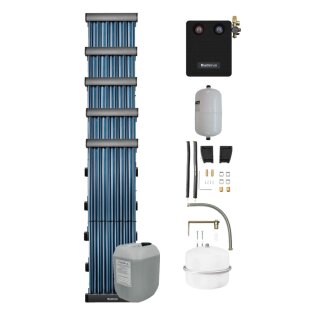

Logaplus Solarpaket S100
zur Nachrüstung bei bestehendem Speicher
mit Logasol SKR10 CPC, für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend
aus:
5 Vakuumröhrenkollektoren Logasol SKR10
CPC als komplett montiertes Modul mit
6 Vakuumröhren aus Borosilikat-Glas,
beschichtetem, alterungsbeständigen
CPC-Spiegel sowie anthrazitfarbenem
Sammler-Gehäuse.
Bruttofläche: 1,22 m2
Aperturfläche: 0,99 m2
Kollektorinhalt: 0,85 l
Gewicht: 18 kg
Abmessungen
Breite: 629 mm
Höhe: 1943 mm
Tiefe: 81 mm
Durch die trockene Anbindung der Röhren ist jede einzelne Röhre ohne Entleerung der Anlage austauschbar.
4 Reflektor-Verbindungssets für die Lücke
zwischen 2 SKR10
1 Anschluss-Set Aufdach SKR10 mit 2 flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Aufdach-Grundset für 2 SKR10
1 Aufdach-Erweiterungsset für 3 SKR10
2 Sets mit je 4 verstellbaren Dachhaken
für die Montage von SKN, SKS und SKR
auf Dächern mit Pfannen-, Ziegel- oder
Biberschwanzeindeckung
1 Set mit 2 verstellbaren Dachhaken für
die Montage von SKN, SKS und SKR auf
Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Solarstation Logasol KS0110/2 m. Hocheffizienzpumpe und integriertem Luftabscheider, inklusive Ausdehnungsgefäß
Logafix Solar 25 Liter mit Anschlusszubehör
3 Solarfluid LS, 10 Liter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 4,90 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangskoeffizient: 0,78 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,012 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,94
Warmhalteverlust Speicher: Speichervolumen: Buderus-Artikel-Nr.: 7739606395
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
