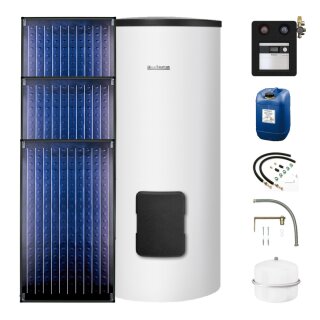

Solarpaket Logasol S2
Zur Warmwasserbereitung mit bivalentem
Speicher Logalux SM und Logasol SKN4.0
für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
3 Logasol SKN4.0-s mit Vollflächenabsorber aus Aluminium mit hochselektiver
Vakuum-Beschichtung, mit KupferrohrHarfe ultraschallverschweisst. Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck: 6 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen und 2 Abrutschsicherungen, 4 einseitigen Kollektorspannern und 4 Schrauben
2 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und
3 Schrauben
3 Sets mit je 4 verstellbaren Dachhaken
für die Montage SKN4.0 auf Dächern mit
Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach SKN4.0 mit 2 Solarschläuchen ca. 1m lang, 2 Schlauchtüllen mit Klemmringverschraubung für
18-er Kupferrohr, 2 Blindstopfen und
Verbindungsmaterial
1 Solarstation Logasol KS0110 mit integriertem Solarregler Logamatic SC20/2
und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix Solar 18 Liter
mit Anschlusszubehör
3 Solarfluid L, 10 Liter
1 Solarspeicher Logalux SM300 in stehender, zylindrischer Stahlblechausführung mit 2 eingeschweißten Heizschlangen, Korrosiosschutz durch BuderusThermoglasur DUOCLEAN plus und Magnesiumanode. Wärmeschutz aus 50 mm Hartschaum, werkseitig geschäumt mit Ummantelung aus Stahlblech.
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: 750 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: 1010 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: 1771 kWh
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: 2564 kWh
Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 6,75 m2
Kollektorwirkungsgrad: 61 %
Linearer Wärmedurchgangskoeffizient: 3,22 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,015 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,92
Warmhalteverlust Speicher: 80,0 W
Speichervolumen: 290,0 l
