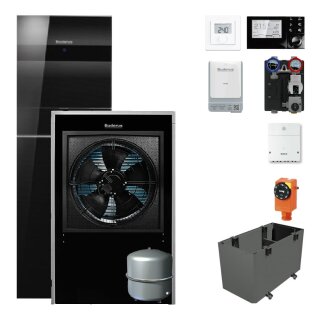

Logaplus Paket WLW196iIR-2S mit Loga-
therm WLW196i-14 IRTS185, reversible
Luft-Wasser-Wärmepumpe für Innenaufstel-
lung, integrierter Warmwasserspeicher
mit Solarwärmetauscher, monoenergeti-
scher Betrieb.
----------------------------------------
Im Paket enthalten:
- WLW196i-14 IRTS185
- Installationspaket INPA ES
- Podest WLW196i-11/14IR
- Heizkreis-Set HSM25/6
- Heizkreismodul MM100
- Temperaturwächter AT90
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Regler RC100H Buderus
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Kappenventil MS 3/4" x 3/4"
----------------------------------------
Logatherm WLW196i-14 IRTS, reversible
Luft-Wasser-Wärmepumpe incl. Tower für
monoenergetischen Betrieb.
- Max. Heizleistung 16 kW bei A2/W35
- Leistungszahl 4,03 bei A2/W35 gemäß EN
14825 und 60% Inverterleistung
- Wärmepumpe Logatherm WLW196i-14 IRTS
185 bestehend aus einer Innen- und
einer Wärmepumpeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion
und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC300 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit mit:
- EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz
- Warmwasserbetrieb durch Tower mit in-
tegriertem Edelstahl-Warmwasserspei-
cher mit 184 Liter
- Integrierter Solarwärmetauscher f. den
Anschluss von 2 Flachkollektoren
- Hocheffiziente Heizwasserpumpe Wilo
Stratos Para 25/1-11 PWM
- Warmwasserbetrieb mittels internem Um-
schaltventil
- Ausdehnungsgefäß 14 Liter
- Manometer, Filterkugelhahn, Entlüfter,
Sicherheitsventil, Bypass und 3-Wege-
Ventil
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: Cu 28 mm
- Wasserseitiger Anschluss
Kalt-/Warmwasser: Cu 22 mm
- Anschluss Solar: Cu 28 mm
- Wasser-Volumenstrom
Nenndurchfluss: 2,92 qm/h
- Restförderhöhe: 1,83 m
- Abmessungen
Breite: 600 mm
Höhe: 1800 mm
Tiefe: 650 mm
Nettogewicht: 150 kg
-
Wärmepumpeneinheit:
- Die Wärmepumpe ist bestimmt für die
Nutzung von Außenluft
- Die Luftführung wird über schallge-
dämmte Kanäle gesichert
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 4,80 kW
(nach EN 14825, 40 %)
- Heizleistung +2/35 C: 7,42 kW
(nach EN 14825, 60 %)
- Heizleistung -7/35 C: 12,45 kW
(nach EN 14825, 100 %)
- COP +7/35 C: 4,82
(nach EN 14825)
- COP +2/35 C: 4,03
(nach EN 14825)
- COP -7/35 C: 2,55
(nach EN 14825)
- Kühlleistung +35/18 C: 11,92 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,28
- Kühlleistung +35/7 C: 10,17 kW
(gemäß EN 14511)
- EER bei A35/W7: 2,91
- Nom. Luftvolumenstrom: 7300 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schall: Angaben in dB(A)
- Schalldruckpegel (40%, A7/W35)
Abstand ca. 1 m gemäß EN 12102
Innen / Außen: 36/23
- Max. Schalldruckpegel in dB(A)
Abstand ca. 1 m
Innen / Außen: 46/43
- Schallleistungspegel (40%, A7/W35)
Innen / Außen: 49/36
- Max. Schallleist.-Pegel (2m Luftkanal)
Innen / Außen: 59/56
- Schallleistungspegel "Silent mode"
(40%, A7/W35) gemäß EN 12102
Innen / Außen: 46/33
- Kältemittelmenge R 410 A: 4,0 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 1115 mm
Höhe: 1805 mm
Tiefe: 538 mm
Nettogewicht: 193 kg
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
lichem Klima: A
Klimaverhältnissen (WP) 149 %
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 89 %
Lastprofil: L
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 4 kg
Füllmenge Kältemittel: 8,352 tCO2eq
Bauart des Kälte-
kreises: hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739610190
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Anlagenbeispiel für Buderus 7739610190 (5,767 KB)Bedienungsanleitung – Inneneinheit für Buderus 7739610190 (4,236 KB)Broschüre für Buderus 7739610190 (3,408 KB)Broschüre Wärmepumpe für Buderus 7739610190 (2,833 KB)Broschüre - Wärmepumpen System für Buderus 7739610190 (5,047 KB)Einbauhinweis für Buderus 7739610190 (165 KB)Energiedatenblatt - Fernbedienung für Buderus 7739610190 (49 KB)Energiedatenblatt Wärmepumpe für Buderus 7739610190 (63 KB)Energiedatenblatt - Wärmepumpen-System für Buderus 7739610190 (81 KB)Energielabel Wärmepumpe für Buderus 7739610190 (59 KB)Energielabel - Wärmepumpen-System für Buderus 7739610190 (55 KB)Ersatzteilkatalog für Buderus 7739610190 (5,487 KB)Ersatzteilkatalog Fernbedienung für Buderus 7739610190 (7,225 KB)Ersatzteilkatalog - Heizkreis-Set HS/HSM für Buderus 7739610190 (15,558 KB)Ersatzteilkatalog Wärmepumpe für Buderus 7739610190 (1,543 KB)HTM Anlagenhydraulik für Buderus 7739610190 (190 KB)Installationsanleitung Bedieneinheit für Buderus 7739610190 (1,366 KB)Installationsanleitung Fernbedienung für Buderus 7739610190 (6,005 KB)Installationsanleitung - Heizkreis Set HS/HSM für Buderus 7739610190 (13,549 KB)Installationsanleitung - Inneneinheit für Buderus 7739610190 (6,415 KB)Installationsanleitung Modul MM100 für Buderus 7739610190 (3,643 KB)Installationsanleitung Wärmepumpe für Buderus 7739610190 (3,856 KB)Kurzinfo - Wärmepumpe für Buderus 7739610190 (413 KB)Planungsunterlage Wärmepumpe für Buderus 7739610190 (3,261 KB)Produktinformation – Wärmepumpe im Bestand für Buderus 7739610190 (2,562 KB)
