Logaplus Paket WLW196iIR-7 mit Logatherm
WLW196i-6 IRB, reversible Luft-WasserWärmepumpe für Innenaufstellung, Einbindung eines Kessels mit 25 kW möglich,
Warmwasserspeicher, bivalenter Betrieb.

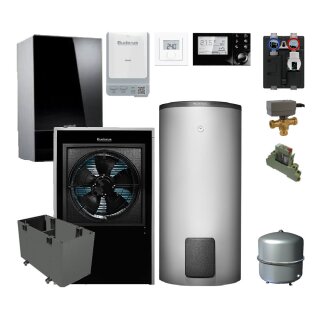

Im Paket enthalten:
- WLW196i-6 IRB
- Warmwasserspeicher SH290RW, 290 Liter
- 3-Wege-Umschaltventil 28 mm incl. Motor
- Installationspaket INPA WPL 6 - 14 AR
- Podest WLW196i-6/8IR
- Heizkreis-Set HS25/6
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Koppelrelais zum Anschluss eines Kessels
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Kappenventil MS 3/4" x 3/4"
- Regler RC100H
- Doppelnippel 1" x 1"
Logatherm WLW196i-6 IRB, reversible
Luft-Wasser-Wärmepumpe für bivalenten
Betrieb, Innenaufstellung.
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN
14825 und 60% Inverterleistung
- Wärmepumpe Logatherm WLW196i-6 IRB
bestehend aus einer Innen- und einer
Wärmepumpeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion
und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klartextdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre erforderlich
Inneneinheit mit:
- EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruchfestem Titaniumglas. Farbe schwarz
- Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 PWM
- Heizungsmischer zur Einbindung eines
Kessels mit einer max. Leistung von
28 kW
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Warmwasserbetrieb mittels internem Umschaltventil (Zubehör) möglich
- Integrierte Internetschnittstelle
(RJ45-Buchse)
- Bedienung über Buderus App EasyControl:
- Intuitive Bedienung der Heizungsanlage
im lokalen WLAN-Netzwerk sowie über
Internet
- Kontrolle und Änderung von Anlagenparametern
- Anzeige Störungs- und Wartungsmeldung
in der App
Zur Nutzung der App ist eine Verbindung
mit dem Internet erforderlich. Die Apps
sind im Apple App-Store und bei Google
Play erhältlich.
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
- Elektr. Anschluss: 1~/N/PE/230V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Wasser-Volumenstrom
minimal: 1,15 qm/h
nominal: 1,15 qm/h
- Restförderhöhe: 5,30 m
- Abmessungen
Breite: 485 mm
Höhe: 700 mm
Tiefe: 386 mm
Nettogewicht: 24 kg
Wärmepumpeneinheit:
- Die Wärmepumpe ist bestimmt für die
Nutzung von Außenluft
- Die Luftführung wird über schallgedämmte Kanäle gesichert
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
Technische Daten:
- Heizleistung +7/35 C: 2,96 kW
(nach EN 14825, 40 %)
- Heizleistung +2/35 C: 3,9 kW
(nach EN 14825, 60 %)
- Heizleistung -7/35 C: 6,18 kW
(nach EN 14825, 100 %)
- COP +7/35 C: 4,84
(nach EN 14825)
- COP +2/35 C: 4,13
(nach EN 14825)
- COP -7/35 C: 2,82
(nach EN 14825)
- Kühlleistung +35/18 C: 6,71 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,65
- Kühlleistung +35/7 C: 4,83 kW
(gemäß EN 14511)
- EER bei A35/W7: 3,12
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schall: Angaben in dB(A)
- Schalldruckpegel (40%, A7/W35)
Abstand ca. 1 m gemäß EN 11203
Innen / Außen: 35/25
- Max. Schalldruckpegel in dB(A)
Abstand ca. 1 m
Innen / Außen: 46/37
- Schallleistungspegel (2 m Luftkanal)
(EN 12102, 40%, A7/W35)
Innen / Außen: 48/38
- Max. Schallleist.-Pegel (2m Luftkanal)
Innen / Außen: 56/47
- Schallleistungspegel "Silent mode"
(40%, A7/W35) gemäß EN 12102
Innen / Außen: 45/35
- Kältemittelmenge R 410 A: 1,75 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1~/N/PE/230V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 927 mm
Höhe: 1505 mm
Tiefe: 468 mm
Nettogewicht: 120 kg
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage (Kessel): Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 149 %
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,75 kg
Füllmenge Kältemittel: 3,654 tCO2eq
Bauart des Kältekreises: hermetisch geschlossen
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage (Kessel): Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 149 %
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,75 kg
Füllmenge Kältemittel: 3,654 tCO2eq
Bauart des Kältekreises: hermetisch geschlossen
