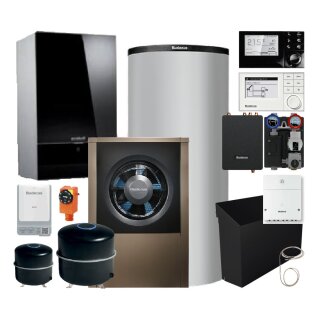

Buderus WLW196i-6 AR E Wärmepumpen-Paket mit Pufferspeicher PNRZ750.6 ES-B, Frischwasserstation FS20/2, Bedieneinheit SC300, Bedieneinheit HMC310, Heizkreis-Set HSM25/6 (gemischt), Mischer Modul MM100, Anlegethermostat AT90E, Funkmodul MX400, 3-Wege-Umschaltventil 28mm inkl. Motor, 1x MAG 35L Heizung, 1x MAG 80L Heizung, Rohrbegleitheizung 3m für Kondensatleitung - 7739613102
Logaplus Wärmepumpenpaket WLW196 iAR-5S
mit Logatherm WLW196-6 iARE, reversible
Luft-Wasser-Wärmepumpe für monoenergeti-
schen Betrieb, mit heizungsunterstützen-
der Solaranlage und Warmwasserbereitung
über Frischwasserstation.
----------------------------------------
Im Paket enthalten:
- WLW196-6 iARE
- Installationspaket INPA WPL 6-14 AR
- Abdeckhaube für INPA WPL 6-8 AR
- Kondensatablaufheizung
- Heizkreis-Set HSM25 V3
- Temperaturwächter AT 90 E
- Heizkreismodul MM100
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Ausdehnungsgefäß BU-H 80 L
- Logafix Kappenventil MS 3/4" x 3/4"
- Logafix Kappenventil MS 1" x 1"
- Pufferspeicher PNRZ750.6 ES-B
- Rohrbegleitheizung 3 m
- 3x 3-Wege-Umschaltventile 28 mm inkl.
Motor
- Buderus Logalux FS20/2
- Kesselsicherheitsgruppe 1", Manometer,
Sicherheitsventil 1/2", mit Isolierung
- Univers. Rückschlagventil, 25 bar,
1Ms, Speziald. bis 110 C
- Doppelnippel 1" x 1"
----------------------------------------
Wärmepumpe Logatherm WLW196-6 iARE
- Reversible Luft/Wasser-Wärmepumpe für
monoenergetischen Betrieb
- Logatherm WLW196-6 iARE, bestehend aus
IDU-8 iE + ODU_W 6
(Inneneinheit = IDU-iE
= InDoorUnit_Water
Außeneinheit = ODU_W
= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen In-
nen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrockungsfunktion und
aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC310 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit (IDU-8 iE):
Mit EMS-plus Bedieneinheit Logamatic
HMC310
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2 25/75 zur Heizwasserumwälzung
zwischen Innen- und Außeneinheit
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter,
Sicherheitsventil
- Membranausdehnungsgefäß 10 Liter
- Warmwasserbetrieb mittels externem Um-
schaltventil (Zubehör) möglich
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Mindestvolumenstrom: 1,19 m3/h
- Abmessungen
Breite: 485 mm
Höhe: 700 mm
Tiefe: 350 mm
Nettogewicht: 32 kg
-
Außeneinheit (ODU6.2i):
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 2,28 kW
(nach EN 14511, Teillast)
- Heizleistung +2/35 C: 3,35 kW
(nach EN 14511, Teillast)
- Heizleistung -7/35 C: 5,39 kW
(nach EN 14511, Teillast)
- COP +7/35 C: 5,31
(nach EN 14511, Teillast)
- COP +2/35 C: 4,16
(nach EN 14511, Teillast)
- COP -7/35 C: 2,79
(nach EN 14511, Teillast)
- Kühlleistung +35/18 C: 7,13 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,46
- Kühlleistung +35/7 C: 5,05 kW
(gemäß EN 14511)
- EER bei A35/W7: 2,64
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel
nach ErP (EN 12102): 54 dB(A)
- Max. Schallleistungspegel
im Tagbetrieb (EN12102): 63 dB(A)
- Max Schallleistungspegel
im reduzierten Nachtbetrieb
(silent mode, EN12102): 58 dB(A)
- Schalldruckpegel
in 1 m Abstand (EN 12102): 39 dB(A)
- Kältemittelmenge R 410 A: 1,75 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,2 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 930 mm
Höhe: 1380 mm
Tiefe: 440 mm
Nettogewicht: 111 kg
----------------------------------------
Vorbereitet für IP-Schnittstelle über
das LAN- und Funkmodul MX400 (Zubehör):
-
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit HMC310 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen.
HMC310 nicht kombinierbar mit Funkfern-
bedienung Logamatic RC120 RF bzw. Ein-
zelraumregelung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 149 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 1,75 kg
Füllmenge Kältemittel: 3,654 tCO2eq
Bauart des Kälte-
kreises: Hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739613102
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
