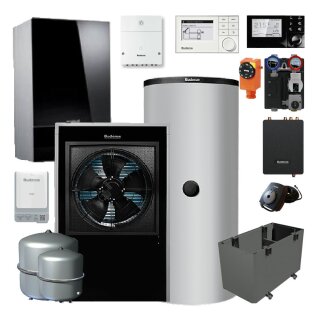

Logaplus Paket WLW196iIR-11 mit Loga-
therm WLW196i-14 IRE, reversible Luft-
Wasser-Wärmepumpe für Innenaufstellung,
Warmwasserbereitung über Pufferspeicher
PRZ750.6 ES-B und Frischwasserstation,
monoenergetischer Betrieb.
----------------------------------------
Im Paket enthalten:
- WLW196i-14 IRE
- Logalux Pufferspeicher PRZ750.6 ES-B
- Frischwasserstation FS20/2
- Speichermontage-Set SZ8
- 3x 3-Wege-Umschaltventil 28 mm inkl.
Motor
- Installationspaket INPA ES für WLW196i
6-14IR mit Edelstahlschläuchen, Kugel-
hähnen und Rückschlagklappe
- Podest WLW196i-11/14IR
- Heizkreis-Set HSM25/6
- Heizkreismodul MM100
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 L
- Logafix Ausdehnungsgefäß BU-H 80 L
- Logafix Kappenventil MS 3/4" x 3/4"
- Logafix Kappenventil MS 1" x 1"
- Kesselsicherheitsgruppe 1"
- Rückschlagventil 1"
- Doppelnippel 1" x 1"
- Temperaturwächter AT90
----------------------------------------
Logatherm WLW196i-14 IRE, reversible
Luft-Wasser-Wärmepumpe für monoenergeti-
schen Betrieb, Innenaufstellung.
- Max. Heizleistung 16 kW bei A2/W35
- Leistungszahl 4,03 bei A2/W35 gemäß EN
14825 und 60% Inverterleistung
- Wärmepumpe Logatherm WLW196i-14 IRE
bestehend aus einer Innen- und einer
Wärmepumpeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion u.
aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC300 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit mit:
- EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz
- Hocheffiziente Heizwasserpumpe Grund-
fos GEO 25/85 PWM
- 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Ausdehnungsgefäß 10 Liter
- Warmwasserbetrieb mittels internem Um-
schaltventil (Zubehör) möglich
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Wasser-Volumenstrom
nominal: 3,0 qm/h
- Restförderhöhe: 1,0 m
- Abmessungen
Breite: 485 mm
Höhe: 700 mm
Tiefe: 386 mm
Nettogewicht: 32 kg
-
Wärmepumpeneinheit:
- Die Wärmepumpe ist bestimmt für die
Nutzung von Außenluft
- Die Luftführung wird über schallge-
dämmte Kanäle gesichert
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 4,80 kW
(nach EN 14825, 40 %)
- Heizleistung +2/35 C: 7,42 kW
(nach EN 14825, 60 %)
- Heizleistung -7/35 C: 12,45 kW
(nach EN 14825, 100 %)
- COP +7/35 C: 4,82
(nach EN 14825)
- COP +2/35 C: 4,03
(nach EN 14825)
- COP -7/35 C: 2,55
(nach EN 14825)
- Kühlleistung +35/18 C: 11,92 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,28
- Kühlleistung +35/7 C: 10,17 kW
(gemäß EN 14511)
- EER bei A35/W7: 2,91
- Nom. Luftvolumenstrom: 7300 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+45
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schall: Angaben in dB(A)
- Schalldruckpegel (40%, A7/W35)
Abstand ca. 1 m gemäß EN 12102
Innen / Außen: 36/23
- Max. Schalldruckpegel in dB(A)
Abstand ca. 1 m
Innen / Außen: 46/43
- Schallleistungspegel (40%, A7/W35)
Innen / Außen: 49/36
- Max. Schallleist.-Pegel (2m Luftkanal)
Innen / Außen: 59/56
- Schallleistungspegel "Silent mode"
(40%, A7/W35) gemäß EN 12102
Innen / Außen: 46/33
- Kältemittelmenge R 410 A: 4,0 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 1115 mm
Höhe: 1805 mm
Tiefe: 538 mm
Nettogewicht: 193 kg
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 147 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 4 kg
Füllmenge Kältemittel: 8,352 tCO2eq
Bauart des Kälte-
kreises: Hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739612650
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
und separat zu beauftragen!
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
