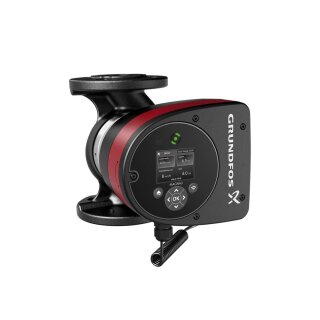

Grundfos MAGNA3 40-100 F 220mm DN40 PN6/10 1ph 230V Heizungsumwälzpumpe inkl. Wärmedämmschale, ALPHA-Stecker gerade - 7738308973
Hocheffizienz-Nassläuferpumpe, elektro-
nisch geregelt, Energieeffizienzindex
(EEI) = 0.20 Best in Class
Ausführungen/Funktionen/Eigenschaften:
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnet-
motortechnologie
- Energieeffizienzindex (EEI) = 0.19
- Regelungsarten: Konstantdruck / Fest-
drehzahl / Proportionaldruck /
Konstanttemperatur
- Integrierter Motorvollschutz
- Wärmedämmschalen gem. EnEV im Liefer-
umfang ( nur bei Einzelpumpen )
- Automatische Sollwerteinstellung
durch AutoAdapt-Funktion
- Integrierter Trockenlaufschutz
- Einstellbare Volumenstrombegrenzung
durch FlowLimit-Funktion
- Integrierte Wärmemengenerfassung
- Anbindung an die Gebäudeleittechnik
durch Einsteckmodule im Klemmen-
kasten
- Betriebs- und Störmeldung
- Kommunikationsmöglichkeiten analog/
digital: 2xDO / 3xDI / 1xAI
- Erfassung der Betriebshistorie
- Bedienung über TFT-Display und Soft-
touch-Tastatur
- Automatische Sollwerteinstellung
inkl. Volumenstrombegrenzung
durch FlowAdapt-Funktion
- Handwerkermarke 5 1/4 Jahre
Gewährleistung
- Einstell- und Auslesemöglichkeiten
mittels optionalem Diagnose- und
Fernbediengerät Grundfos GO
- Betriebsarten Doppelpumpen: Wechsel/
Reserve/Parallel
- Kommunikation Pumpenköpfe einer
Doppelpumpe oder von 2 Einzelpumpen
drahtlos
| Fördermedium: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
-10 .. 110 °C |
| Medientemperatur während des Betriebs: |
|
60 °C |
| Dichte: |
|
983.2 kg/m³ |
| |
| Technische Daten: |
| Nennförderstrom: |
|
12.16 m³/h |
| Nennförderhöhe: |
|
6.797 m |
| Temperaturklasse: |
|
110 |
| Zulassungen: |
|
CE,VDE |
| |
| Werkstoffe: |
| Pumpengehäuse: |
|
Grauguss |
| Pumpenmantel: |
|
EN-GJL-250 gemäß EN 1561 |
| Pumpengehäuse: |
|
ASTM A48-250B |
| Laufradwerkstoff: |
|
Verbundwerkstoff |
| |
| Installation: |
| Umgebungstemperatur: |
|
0 .. 40 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Anschlusstyp: |
|
DIN |
| Anschlussgröße: |
|
DN 40 |
| Nenndruckstufe: |
|
PN 6/10 |
| Port-to-port length: |
|
220 mm |
| |
| Elektrische Daten: |
| Maximale Leistungsaufnahme P1: |
|
359 W |
| P1 min.: |
|
18 W |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 230 V |
| Minimum current consumption: |
|
0.2 A |
| Maximum current consumption: |
|
1.66 A |
| Schutzart (gemäß IEC 34-5): |
|
X4D |
| Isolationsklasse (IEC 85): |
|
F |
| |
| Sonstiges: |
| Energieeffizienzindex (EEI): |
|
0.18 |
| Nettogewicht: |
|
16.3 kg |
| Bruttogewicht: |
|
18.1 kg |
| Versandvol.: |
|
0.039 m³ |
| Herkunftsland: |
|
DE |
| Artikelnummer: |
|
97924648 |
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Bedienungsanleitung - Display für Buderus 7738308973 (5,963 KB)Betriebsanleitung - Model E für Buderus 7738308973 (68,971 KB)Betriebsanleitung - Zubehör 1 für Buderus 7738308973 (633 KB)Betriebsanleitung - Zubehör 2 für Buderus 7738308973 (1,132 KB)Datenblatt für Buderus 7738308973 (151 KB)Kurzanleitung für Buderus 7738308973 (6,256 KB)Produktbroschüre 1 für Buderus 7738308973 (5,425 KB)Produktbroschüre 2 für Buderus 7738308973 (3,943 KB)Produktbroschüre - Smart-System für Buderus 7738308973 (10,778 KB)Produktkatalog 1 für Buderus 7738308973 (2,836 KB)Produktkatalog 2 für Buderus 7738308973 (2,758 KB)Sicherheitshinweis für Buderus 7738308973 (2,649 KB)
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
