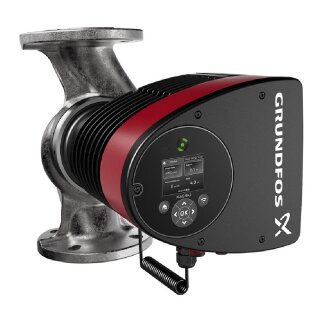

Grundfos MAGNA3 65-150 FN, BL: 340mm, DN65, PN6/10, 1x230V, Edelstahl, Wärmedämmschale, Zirkulationspumpe - 7738309055
Hocheffizienz-Nassläuferpumpe, elektro-
nisch geregelt, Energieeffizienzindex
(EEI) = 0.20 Best in Class
Ausführungen/Funktionen/Eigenschaften:
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnet-
motortechnologie
- Energieeffizienzindex (EEI) = 0.17
- Regelungsarten: Konstantdruck / Fest-
drehzahl / Proportionaldruck /
Konstanttemperatur
- Integrierter Motorvollschutz
- Wärmedämmschalen gem. EnEV im Liefer-
umfang ( nur bei Einzelpumpen )
- Automatische Sollwerteinstellung
durch AutoAdapt-Funktion
- Integrierter Trockenlaufschutz
- Einstellbare Volumenstrombegrenzung
durch FlowLimit-Funktion
- Integrierte Wärmemengenerfassung
- Anbindung an die Gebäudeleittechnik
durch Einsteckmodule im Klemmen-
kasten
- Betriebs- und Störmeldung
- Kommunikationsmöglichkeiten analog/
digital: 2xDO / 3xDI / 1xAI
- Erfassung der Betriebshistorie
- Bedienung über TFT-Display und Soft-
touch-Tastatur
- Automatische Sollwerteinstellung
inkl. Volumenstrombegrenzung
durch FlowAdapt-Funktion
- Handwerkermarke 5 1/4 Jahre
Gewährleistung
- Einstell- und Auslesemöglichkeiten
mittels optionalem Diagnose- und
Fernbediengerät Grundfos GO
- Betriebsarten Doppelpumpen: Wechsel/
Reserve/Parallel
- Kommunikation Pumpenköpfe einer
Doppelpumpe oder von 2 Einzelpumpen
drahtlos
| Fördermedium: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
-10 .. 110 °C |
| Medientemperatur während des Betriebs: |
|
60 °C |
| Dichte: |
|
983.2 kg/m³ |
| |
| Technische Daten: |
| Nennförderstrom: |
|
32.06 m³/h |
| Nennförderhöhe: |
|
11.11 m |
| Temperaturklasse: |
|
110 |
| Zulassungen: |
|
CE,VDE |
| Trinkwasserzulassungen: |
|
WRAS, ACS, UBA |
| |
| Werkstoffe: |
| Pumpengehäuse: |
|
Edelstahl |
| Pumpenmantel: |
|
EN 1.4308 |
| Pumpengehäuse: |
|
ASTM A351-CF8 |
| Laufradwerkstoff: |
|
Verbundwerkstoff |
| |
| Installation: |
| Umgebungstemperatur: |
|
0 .. 40 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Anschlusstyp: |
|
DIN |
| Anschlussgröße: |
|
DN 65 |
| Nenndruckstufe: |
|
PN 6/10 |
| Einbaulänge: |
|
340 mm |
| |
| Elektrische Daten: |
| Maximale Leistungsaufnahme P1: |
|
1377 W |
| P1 min.: |
|
29 W |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 230 V |
| Min. Stromverbrauch: |
|
0.3 A |
| Max. Stromverbrauch: |
|
6.18 A |
| Schutzart (gemäß IEC 34-5): |
|
X4D |
| Isolationsklasse (IEC 85): |
|
F |
| |
| Sonstiges: |
| Energieeffizienzindex (EEI): |
|
0.17 |
| Nettogewicht: |
|
23.6 kg |
| Bruttogewicht: |
|
25.8 kg |
| Versandvol.: |
|
0.057 m³ |
| Herkunftsland: |
|
DE |
| Artikelnummer: |
|
97924746 |
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
