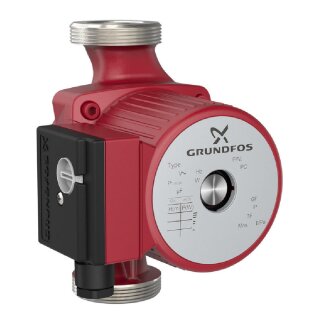

Umwälzpumpe Typ: UPS
Umwälzpumpe mit 1-phasigem
Naßläufermotor,Leistungsanpassung durch
3 Drehzahlstufen, Drehzahlstufen wählbar
über Stufenschalter,externer Motorschutz
erforderlich Pumpe und Motor bilden eine
Einheit, d.h.wartungsfreie
Lagerschmierung durch das Fördermedium,
Wellenabdichtung nicht erforderlich
schalter ausgestattet.
Folgende Eigenschaften zeichnen die
Pumpe aus :
- Radiallager aus Keramik
- Axiallager aus Kohle
- Lagerplatte und Spaltrohrtopf aus
nichtrostendem Stahl
- Korrosionsbeständiges Laufrad ,
Komposit PES/PP
- Pumpengehäuse aus Nichtrostender Stahl
Die Pumpe ist mit einem 1-phasigen Motor
ausgerüstet. Dieser benötigt keinen
weiteren, externen Motorschutz.
| Fördermedium: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
-25 .. 110 °C |
| Medientemperatur während des Betriebs: |
|
60 °C |
| Dichte: |
|
983.2 kg/m³ |
| |
| Technische Daten: |
| Nennförderstrom: |
|
5.12 m³/h |
| Nennförderhöhe: |
|
5.2 m |
| Temperaturklasse: |
|
110 |
| Zulassungen: |
|
CE,WEEE |
| |
| Werkstoffe: |
| Pumpengehäuse: |
|
Edelstahl |
| Pumpenmantel: |
|
EN 1.4308 |
| Pumpengehäuse: |
|
AISI 304 |
| Laufradwerkstoff: |
|
Verbundwerkstoff |
| Laufrad: |
|
PES+30% GF |
| |
| Installation: |
| Umgebungstemperatur: |
|
0 .. 40 °C |
| Max. Umgebungstemp. bei 80 °C Medientemp.: |
|
40 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Anschlusstyp: |
|
G |
| Anschlussgröße: |
|
2 inch |
| Nenndruckstufe: |
|
PN 10 |
| Port-to-port length: |
|
180 mm |
| |
| Elektrische Daten: |
| Leistungsaufnahme P1 bei Drehzahlstufe 1: |
|
135 W |
| Leistungsaufnahme P1 bei Drehzahlstufe 2: |
|
200 W |
| Leistungsaufnahme P1 bei Drehzahlstufe 3: |
|
220 W |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
1 x 230 V |
| Strom bei Drehzahlstufe 1: |
|
0.6 A |
| Strom bei Drehzahlstufe 2: |
|
0.9 A |
| Stromaufnahme Drehzahlstufe 3: |
|
0.98 A |
| Größe des Betriebskondensators: |
|
4 µF |
| Schutzart (gemäß IEC 34-5): |
|
X2D |
| Isolationsklasse (IEC 85): |
|
F |
| Motorschutz: |
|
CONTACT |
| |
| Sonstiges: |
| Position des Klemmkastens: |
|
9H |
| Nettogewicht: |
|
4.84 kg |
| Bruttogewicht: |
|
5.1 kg |
| Versandvol.: |
|
0.009 m³ |
| Herkunftsland: |
|
RS |
| Artikelnummer: |
|
99255554 |
| |
