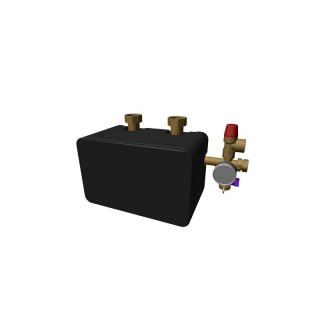

Für Altanlagen mit nicht sauerstoffdichtem Rohr zur Systemtrennung. Bauhöhe ca.
200 mm. Max. 15 kW, DT = 10 K
DN 25
Zur Montage unterhalb eines HeizkreisSets DN 15/20/25.
Mit Sicherheitsventil 3 bar.
Mit Manometer, KFE-Hahn und Entlüftung,
Plattenwärmetauscher aus Edelstahl, kupfergelötet, Wärmeschutz in Schwarz.
Mindestabstand an der rechten Seite von
150 mm notwendig.
Ggfür ist eine Zubringer- oder Heizkreispumpe erforderlich.
Bei Montage oberhalb des Heizkreis-Sets
sind Übergangsstücke erforderlich - für
DN 25 ÜS1 und ÜS3, für DN 32 ÜS2.
