Buderus KBH195i-19 kW Öl-Brennwert Wärmepumpen-Hybridkessel-Paket M, Regelgerät IMC200, Bedieneinheit BC400, Funkmodul MX400, Zubehör

Buderus KBH195i-19 kW Öl-Brennwert Wärmepumpen-Hybridkessel-Paket M (7739624885), Regelgerät IMC200, Bedieneinheit BC400, Funkmodul MX400, Hybridmanager IHM200, Kessel-Hybrid-Set HYC40-2, Magnetit-/Schlamm-/Luftabscheidergruppe MSL25, Anschluss-Set Ausdehnungsgefäß AAS, Anschluss-Set BCS36, Kessel-Sicherheits-Set, Isolierung T-Stück - 7739624885

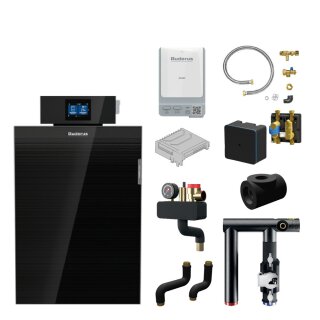

Das Logaplus M Paket besteht aus:
----------------------------------------
Bodenstehender Buderus Öl-Brennwertkes-
sel Logano plus KBH195i, geprüft nach
DIN EN 303, CE-Kennzeichen.
Integrierter 2-stufiger Blaubrenner Lo-
gatop BZ1.1. Drehzahlgeregeltes Ver-
brennungsluft-Gebläse, leiser Betrieb,
optimierte Verbrennungswerte für prak-
tisch rußfreie Verbrennung mit geringen
NOx- und CO-Werten. Werkseitig einge-
stellt und warm geprüft. Heizgas- und
Wasserführung im Gegenstrom-Wärmetau-
scherprinzip, Kesselglieder aus Alumi-
nium-Silizium-Guss mit Oberflächenver-
edelung, schalloptimierte Heizgasfüh-
rung, inkl. Minimal-Druckwächter nach
DIN EN 12828 als Ersatz für Wasserman-
gelsicherung und Ölfilter mit Luftab-
scheider. Modernes, zeitgemäßes Design.
Sehr wartungsfreundlich, gute Bauteil-
Zugänglichkeit, alle service- und war-
tungsrelevanten Bereiche von vorne er-
reichbar, einfache Inspektion, gute
Reinigungsmöglichkeit der Heizflächen
von vorne, große Revisions- und Inspek-
tionsöffnung. Sehr kompakte Kesselab-
messungen und geringes Gewicht.
-
Regelgerät Logamatic IMC200 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung sowie einen Heizkreis ohne
Mischer.
-
Mit IP-Schnittstelle über das LAN- und
Funkmodul MX400 (Zubehör).
- WLAN/LAN Verbindung zur Kommunikation
 mit der App MyBuderus
- WLAN/LAN Verbindung zur Kommunikation
 mit dem Fachkundenportal Buderus
 ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
 System mit Ihrem Smartphone (Android,
 iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
 ser und Einstellung von Zeitprogram-
 men
- Anzeige von Energieverbräuchen und de-
 ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
 Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
 nenten
- Notizfunktion und anlagenspezifische
 Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
 vanten Betriebszustände und Monitoring
 zur professionellen Analyse
- Parameter-Konfiguration verändern und
 optimieren aller relevanten Anlagenpa-
 rameter
----------------------------------------
System-Bedieneinheit Logamatic BC400 für
Kessel mit Regelsystem EMS plus. Zentra-
le Bedienung für Gas-/Öl-Brennwertkessel
sowie Heizkreis(e), Warmwasser, Solar,
Frischwasserstation, Lüftung. Hinter-
leuchtetes Farb-Volltouchdisplay 5 Zoll.
Die System-Bedieneinheit ist integriert
in die Regelgerätfront (nicht im Wohn-
raum installiert – ggfs. Zubehör Fern-
bedienung erforderlich).
-
Weitere Funktionen und Merkmale:
- Info-Funktion für den Betreiber zur
 Klartextanzeige aktueller Daten wie
 Betriebszeiten und Temperaturwerte
- Energieverbrauchs- und Effizienz-An-
 zeige gemäß Bundesförderung für Ge-
 bäude (BEG)
- Inbetriebnahme-Assistent mit automa-
 tischer effizienter Systemanalyse
- Auswahl Experten-Ansicht/vereinfachte
 Ansicht
- Umfangreiche Diagnosefunktionen für
 den Service: Funktionstests, Monitor-
 daten, Klartext-Störungsanzeige, Kon-
 figurierbare Wartungsmeldung
- Speichern/Wiederherstellen anlagenspe-
 zifischer Installateurseinstellungen
----------------------------------------
Lieferumfang KBH195i:
- Buderus Isolierung T-Stücke 15-50 kW
- Anschlussset Ausdehnungsgefäß AAS
- Kessel-Sicherheits-Set bis 50 kW für
 besteht aus:
 Verteiler
 Anschlussrohr mit Isolierung
 Sicherheitsventil 3 bar
 Manometer
 Automatischer Entlüfter
- Heizkreisrohrgr. für KBH195-19/27 zum
 Anschluss eines Heizkreises an die Hy-
 bridgruppe HYC40
Besteht aus:
- Vor- und Rücklaufrohrleitung 1 1/4"
 mit Wärmedämmung
- Dichtungen
-
Abscheidergruppe MSL25 mit EPP-Gehäuse
bestehend aus: 1" Magenit-/Schlammab-
scheider sowie 1" Luftabscheider.
Alle notwendigen, optimierten Komponen-
ten sind vorinstalliert. Mit kompakten
Abmessungen für beengte Platzverhältnis-
se. Ideal in Kombination mit Heizkreis-
Schnellmontage-Sets. Beseitigt effizient
sowohl magnetische als auch nichtmagne-
tische Schmutzpartikel.
Effektiver Schutz von Hocheffizienzpum-
pen und anderer sensibler Anlagenkompo-
nenten.
-
Hybridgruppe HF-SetHYC40 zum Anschluss
an den GB212, KB(H)192i und KB(H)195i.
Die Rohrgruppe HF-Set HYC40 als zentrale
hydraulische Komponente ermöglicht in
Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen-
Außeneinheit an einen konventionellen
Wärmeerzeuger.
Bei Installation eines Warmwasserspei-
chers sind verschiedene Installations-
varianten möglich. Zur Regelung und zum
Anschluss der elektronischen und elek-
trischen Systemkomponenten ist ein ent-
sprechendes Elektronik-Modul (I)HM200
notwendig.
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Kugelhähne
- Automatischer Entlüfter
----------------------------------------
Modul IHM200 zur Einbindung einer WP-
Außeneinheit in ein EMS plus-Regelsys-
tem. Ermittelt die Leistungsanforderung
an die Wärmepumpe. Das Modul legt fest,
wann welches Gerät zum Einsatz kommt.
Diese Regelungsstrategie des Hybridsys-
tems hängt von den Anforderungen des Be-
nutzers ab, den Einsatzgrenzen der Wär-
mepumpe, der Außentemperatur sowie der
Beschaltung der Smart Grid-Schnittstel-
le. Das Modul sperrt den konventionellen
Wärmeerzeuger mit EMS plus oder gibt ihn
frei. Es dient auch als Schnittstelle zu
zusätzlichen Temperaturfühlern und Hy-
draulikaktoren im System.
-
Das IHM200 steuert zusammen mit der
Regelung eine Heizungsanlage, die aus
einer elektrisch betriebenen Wärmepumpe
und einem weiteren konventionellen Wär-
meerzeuger z.B. Öl- oder Gas-Brennwert-
Wärmeerzeuger besteht. Wann welcher Wär-
meerzeuger läuft, wird mit Regelungs-
strategien und der Bivalenztemperatur
gesteuert. Das IHM200 bietet eine defi-
nierte Smart Grid Ready (SG Ready)
Schnittstelle an. Auf Basis der Biva-
lenztemperatur gibt es verschiedene Re-
gelungsstrategien. Folgende Regelungs-
strategien lassen sich an der Bedien-
einheit einstellen:
- Wärmepumpe optimiert
- Kostenoptimiert
----------------------------------------
Hybrid Exzellenz:
In einem Buderus Hybrid-Exzellenz-System
mit WLW MB A H kann der Gas-Brennwert-
kessel Logano plus KBH192i später zu
einer reinen Wärmepumpen-Inneneinheit
mit 9 kW Heizstab für monoenergetischen
Betrieb umgebaut werden. Diese Umrüstung
erfolgt mittels eines Umrüstsets, das im
Jahr 2028 erhältlich sein wird.
----------------------------------------
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Funk-Kommunikation zur Einzelraumrege-
lung SRC plus oder zur drahtlosen Ver-
bindung einer Funkfernbedienung Loga-
matic RC120 RF (Voraussetzung System-
bedieneinheit Logamatic BC400, Funk-
fernbedienung max. nur einmal pro Anlage
möglich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation nach BEG§14a EnWG
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 der Verbundanlage: A
Energieeffizienzklassen-
 Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz der Verbund-
 anlage (Kessel): 94 %
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz der Verbund-
 anlage bei durchschnittlichen
 Klimaverhältnissen (WP) -
-
Kesselgröße: 19 kW
1.Stufe/2.Stufe: 11 kW/19 kW
Gewicht: 90 kg
Abgastemperatur
- bei Systemtemperatur 80/60: 60/64 C
- bei Systemtemperatur 50/30: 40/37 C
Verfügbarer Förderdruck: 50 Pa
Zuläss. Betriebsüberdruck: 3 bar
Max. Vorlauftemperatur: 85 C
Abmessungen
- Tiefe: 636 mm
- Breite: 600 mm
- Höhe: 1031 mm
CE-Kennzeichen: CE-0085DL0229
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739624885
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
