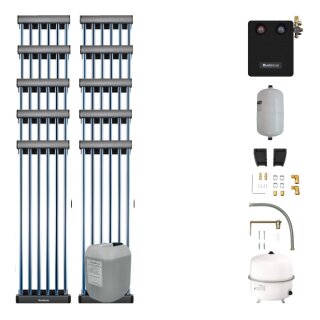

Logaplus Solarpaket S108
zur Nachrüstung bei bestehendem Speicher
mit Logasol SKR5 für liegende Montage
auf einem Flachdach, bestehend aus:
10 Vakuumröhrenkollektoren Logasol SKR5
als komplett montiertes Modul mit 6
Vakuumröhren aus Borosilikat-Glas und
anthrazitfarbenem Sammler-Gehäuse.
Bruttofläche: 1,22 m2
Aperturfläche: 0,46 m2
Kollektorinhalt: 0,85 l
Gewicht: 18 kg
Abmessungen
Breite: 629 mm
Höhe: 1943 mm
Tiefe: 81 mm
Durch die trockene Anbindung der Röhren ist jede einzelne Röhre ohne Entleerung der Anlage austauschbar.
1 Anschluss-Set Flachdach für die Verbindung einer SKR-Kollektorreihe mit
Kupferrohr 18 mm
1 Flachdach-Grundset für 2 SKR5
1 Flachdach-Erweiterungsset für 2 SKR5
2 Flachdach-Erweiterungssets für 3 SKR5
5 Sets mit je 4 Stockschrauben für die
Montage von SKN, SKS und SKR
1 Solarstation Logasol KS0110/2 m. Hocheffizienzpumpe und integriertem Luftabscheider, inklusive Ausdehnungsgefäß
Logafix Solar 80 Liter mit Anschlusszubehör
1 Logafix Kappenventil 1"
3 Solarfluid LS, 20 Liter
1 Vorschaltgefäß 6 Liter
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 4,60 m2
Kollektorwirkungsgrad: 64 %
Linearer Wärmedurchgangskoeffizient: 2,99 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,015 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 1,27
Warmhalteverlust Speicher: Speichervolumen: Buderus-Artikel-Nr.: 7739606407
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
