Logasol KS0110-150/2
Installationsanleitung
2016/11
6720801165
PDF, 2059 kB
P750S
Installationsanleitung
2020/06
6720888761
PDF, 3969 kB
sensor installation manual
Installationsanleitung
2010/09
6720615928
PDF, 276 kB

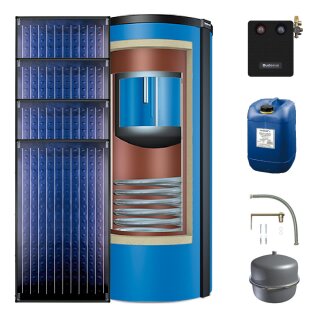

Logaplus-Solarpaket S75
Zur Warmwasserbereitung und Heizungs-
unterstützung mit Solarkombispeicher
Logalux P750S-C und Logasol SKN4.0, ohne
Montage- und Anschluss-Set, bestehend
aus:
4 Logasol SKN4.0-s mit Vollflächenabsor-
ber aus Aluminium mit einer hochselek-
tiven Vakuum-Beschichtung, mit Kupfer-
rohr-Harfe ultraschallverschweisst.
Fiberglaswanne aus einem Guss als Kol-
lektorgehäuse mit integrierten Griff-
mulden.
Höhe: 2017 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,37 m2
Aperturfläche: 2,25 m2
Absorberinhalt: 0,94 L
Gewicht (netto): 40 kg
Max. Betriebsüberdruck 6 bar
1 Solarstation Logasol KS0110 mit inte-
griertem Solarmodul SM200 und Hochef-
fizienzpumpe, inklusive Ausdehnungs-
gefäß Logafix 25 Liter mit Anschluss-
zubehör
2 Solarfluid L 20 Liter
1 Solarkombispeicher Logalux P750S-C,
Gesamtinhalt 750 Liter mit integrier-
tem Warmwasserspeicher 160 Liter im
Bereitschaftsteil, Buderus Thermogla-
sur DUOCLEAN plus und Magnesiumanode.
Wärmeschutz aus abnehmbarem 100 mm di-
ckem Polyesterfaservlies mit PS-Man-
tel.
Abmessungen inkl. Wärmeschutz:
Höhe: 1920 mm
Durchmesser: 1000 mm
Gewicht: 275 kg
-
Buderus-Artikel-Nr.: 7739612883
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum Download
