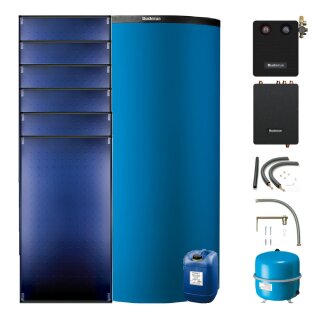

Buderus Logaplus-Paket S94, blau 6x SKT1.0-AD, FS, PNR1000-C, SM200
Logaplus-Solarpaket S94
zur Warmwasserbereitung und Heizungsunterstützung mit Frischwasserstation Logalux FS, Pufferspeicher Logalux PNR1000
und Logasol SKT1.0 in einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
6 Logasol SKT1.0-s mit hochselektiv beschichtetem Vollflächenabsorber aus
Aluminium, mit Doppelmäanderverrohrung
Ultraschall verschweißt, ohne sichtbare Schweißnähte. Fiberglaswanne aus
einem Guss als Kollektorgehäuse mit
integrierten Griffmuldenach Abdeckung
aus leicht strukturiertem, hagelfestem
Solar-Sicherheitsglas, rückseitige
Dämmung aus Mineralwolle.
Höhe: 2170 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,55 m2
Aperturfläche: 2,43 m2
Absorberinhalt: 1,61 l
Gewicht (netto): 45 kg
Max. Betriebsüberdruck: 10 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen, 2 Abrutschsicherungen und 4 einseitigen Kollektorspannern sowie 4 Schrauben
5 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und 3
Schrauben
6 Sets mit je 4 verstellbaren Dachhaken
für die Montage eines SKT1.0 auf Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach für SKT1.0 mit 2
flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
5 Solarfluid L, 10 Liter
1 Frischwasserstation Logalux FS/2 mit
Hocheffizienzpumpe zur hygienischen
Warmwasserbereitung im Durchfluss,
Zirkulationspumpe (Zubehör) nachrüstbar
Zapfleistung: 22 l/min
bei Warmwassertemperatur: 45 C
und Vorlauftemperatur: 60 C
1 Pufferspeicher Logalux PNR1000.6 E-C
in stehender zylindrischer Stahlblechausführung, temperatursensible Rücklaufeinspeisung, großer eingeschweißter Glattrohr-Wärmetauscher zur Einbindung einer Solaranlage, Muffe für
den Einbau eines Elektro-Heizeinsatzes
und Klemmlaschen für Fühlermontage.
Wärmeschutz aus 80 mm PU-Hartschaum
(Segmente abnehmbar) mit Folienmantel
auf 5 mm Weichschaumunterlage.
Abmessungen inkl. Wärmeschutz
Höhe: 2255 mm
Durchmesser: 960 mm
Gewicht: 189 kg
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: C
Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: Leistungsaufnahme der Solarpumpe: 15,0 W
Leistungsaufnahme im
Bereitschaftszustand: 2,00 W
Jährlicher Hilfsstromverbrauch: 48 kWh
Kollktor-Aperturfläche: 14,58 m2
Kollektorwirkungsgrad: 62 %
Linearer Wärmedurchgangskoeffizient: 3,86 W/(m2 K)
Quadratischer Wärmedurchgangskoeffizient: 0,013 W/(m2 K2)
Einfallswinkel-Korrekturfaktor: 0,94
Warmhalteverlust Speicher: 141,0 W
Speichervolumen: 960,0 l
