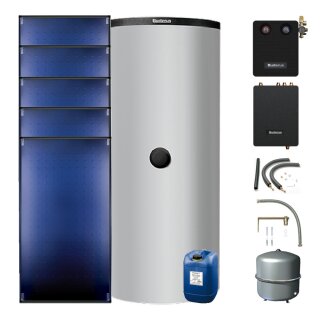

Buderus Logaplus-Paket S94, silber 5 x SKT1.0-AD, FS, PNR750S-B, SM200
Logaplus-Solarpaket S94
zur Warmwasserbereitung und Heizungsunterstützung mit Frischwasserstation Logalux FS, Pufferspeicher Logalux PNR750
und Logasol SKT1.0 in einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
5 Logasol SKT1.0-s mit hochselektiv beschichtetem Vollflächenabsorber aus
Aluminium, mit Doppelmäanderverrohrung
Ultraschall verschweißt, ohne sichtbare Schweißnähte. Fiberglaswanne aus
einem Guss als Kollektorgehäuse mit
integrierten Griffmuldenach Abdeckung
aus leicht strukturiertem, hagelfestem
Solar-Sicherheitsglas, rückseitige
Dämmung aus Mineralwolle.
Höhe: 2170 mm
Breite: 1175 mm
Tiefe: 87 mm
Bruttofläche: 2,55 m2
Aperturfläche: 2,43 m2
Absorberinhalt: 1,61 l
Gewicht (netto): 45 kg
Max. Betriebsüberdruck: 10 bar
1 Grund-Set Aufdach senkrecht mit 2 Aluminium-Profilschienen, 2 Abrutschsicherungen und 4 einseitigen Kollektorspannern sowie 4 Schrauben
4 Erweiterungs-Set Aufdach senkrecht mit
2 Aluminium-Profilschienen, 2 Steckverbindern, 2 Abrutschsicherungen, 2
doppelseitigen Kollektorspannern und 3
Schrauben
5 Sets mit je 4 verstellbaren Dachhaken
für die Montage eines SKT1.0 auf Dächern mit Pfannen-, Ziegel- oder Biberschwanzeindeckung
1 Anschluss-Set Aufdach für SKT1.0 mit 2
flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
2 Solarfluid L, 20 Liter
1 Frischwasserstation Logalux FS/2 mit
Hocheffizienzpumpe zur hygienischen
Warmwasserbereitung im Durchfluss,
Zirkulationspumpe (Zubehör) nachrüstbar
Zapfleistung: 22 l/min
bei Warmwassertemperatur: 45 C
und Vorlauftemperatur: 60 C
1 Pufferspeicher Logalux PNR750.6 ES-B
in stehender zylindrischer Stahlblechausführung, temperatursensible Rücklaufeinspeisung, großer eingeschweißter Glattrohr-Wärmetauscher für den
Anschluss einer Solaranlage, Muffe zum
Einbau eines Elektro-Heizeinsatzes und
Klemmlaschen für Fühlermontage. Wärmeschutz aus 120 mm PU-Hartschaum (Segmente abnehmbar) mit PS-Mantel (silber).
Abmessungen inkl. Wärmeschutz
Höhe: 1820 mm
Durchmesser: 1030 mm
Gewicht: 180 kg
Wärmetauscherfläche: 2,1 m2
Wärmetauscherinhalt: 14 l
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Energieeffizienzklasse
Solarspeicher: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil M: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil L: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XL: Jährl. nichtsolarer Wärmebeitrag
für Lastprofil XXL: Leistungsaufnahme der Solarpumpe: Leistungsaufnahme im
Bereitschaftszustand: Jährlicher Hilfsstromverbrauch: Kollktor-Aperturfläche: Kollektorwirkungsgrad: Linearer Wärmedurchgangskoeffizient: Quadratischer Wärmedurchgangskoeffizient: Einfallswinkel-Korrekturfaktor: Warmhalteverlust Speicher: Speichervolumen: Buderus-Artikel-Nr.: 7739613003
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
