Logaplus Wärmepumpenpaket WLW196 iAR-11
mit Logatherm WLW196i-8 ARE, reversible
Luft-Wasser-Wärmepumpe für Außenaufstel-
lung, Warmwasserbereitung über Puffer-
speicher und Frischwasserstation, für
monoenergetischen Betrieb.
----------------------------------------

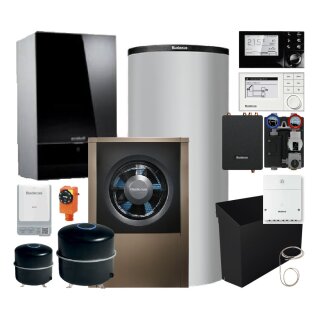

Im Paket enthalten:
- WLW196i-8 ARE
- Befestigungs-Set ODU Luft/Wasser
- Installationspaket INPA WPL 6 - 14 AR
- Abdeckhaube für INPA 6 - 8 AR
- Rohrbegleitheizung 3 m
- Aeroline Doppelnippel 1" x 1"
- Logalux Pufferspeicher PRZ500.6 ES-B
- Frischwasserstation FS20/2
- Speichermontage-Set SZ8
- 3x Umschaltventile 28 mm inkl. Motor
- Heizkreis-Set HSM25/6
- Heizkreismodul MM100
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Anschluss-Set AS HKV25, HS/HSM25
- Logafix Ausdehnungsgefäß BU-H 35 l
- Logafix Ausdehnungsgefäß BU-H 80 l
- Logafix Kappenventil MS 3/4" x 3/4"
- Logafix Kappenventil MS 1" x 1"
- Kesselsicherheitsgruppe 1"
- Rückschlagventil 1"
---------------------------------------
Wärmepumpe Logatherm WLW196i-8 ARE
- Max. Heizleistung 10,7 kW bei A2/W35
- Leistungszahl 4,3 bei A2/W35 gemäß EN
14825 und 60 % Inverterleistung
- Reversible Luft/Wasser-Wärmepumpe für
monoenergetischen Betrieb
- Logatherm WLW196i-8 ARE, bestehend aus
IDU-8iE + ODU_W 6
(Inneneinheit = IDU-iE
= InDoorUnit_Water
Außeneinheit = ODU_W
= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen In-
nen- und Außeneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion u.
aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic HMC300 mit Klar-
textdisplay
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
-
Inneneinheit (IDU-8iE):
Mit EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruch-
festem Titaniumglas. Farbe schwarz.
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2 25/75 PWM zur Heizwasserum-
wälzung zwischen Innen- und Außenein-
heit
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Ausdehnungsgefäß 10 Liter
- Warmwasserbetrieb mittels externem Um-
schaltventil (Zubehör) möglich
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Mindestvolumenstrom: 1,55 m3/h
- Restförderhöhe: 4,4 m
- Abmessungen
Breite: 485 mm
Höhe: 700 mm
Tiefe: 386 mm
Nettogewicht: 35 kg
-
Außeneinheit (ODU8i):
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 3,32 kW
(nach EN 14825, 40 %)
- Heizleistung +2/35 C: 5,04 kW
(nach EN 14825, 60 %)
- Heizleistung -7/35 C: 8,43 kW
(nach EN 14825, 100 %)
- COP +7/35 C: 4,93
(nach EN 14825)
- COP +2/35 C: 4,3
(nach EN 14825)
- COP -7/35 C: 2,96
(nach EN 14825)
- Kühlleistung +35/18 C: 9,25 kW
(gemäß EN 14511)
- EER bei A35/W18: 3,64
- Kühlleistung +35/7 C: 6,32 kW
(gemäß EN 14511)
- EER bei A35/W7: 2,90
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -20/+35
Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schallleistungspegel
nach ErP (EN 12102): 48 dB(A)
- Max. Schallleistungspegel
im Tagbetrieb (EN12102): 64 dB(A)
- Max Schallleistungspegel
im reduzierten Nachtbetrieb
(silent mode, EN12102): 58 dB(A)
- Schalldruckpegel
in 1 m Abstand (EN 12102): 36 dB(A)
- Max. Schallldruckpegel
in 1 m Abstand (EN 12102): 52 dB(A)
- Kältemittelmenge R 410 A: 2,35 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,6 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 930 mm
Höhe: 1380 mm
Tiefe: 440 mm
Nettogewicht: 115 kg
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 147 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2,35 kg
Füllmenge Kältemittel: 4,907 tCO2eq
Bauart des Kälte-
kreises: hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739613119
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
