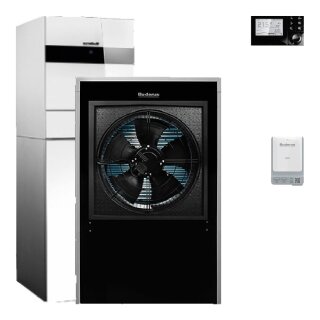

Buderus Logatherm WLW196i-6 IRTP120

Logatherm WLW196i-6 IRTP120, reversible
Luft-Wasser-Wärmepumpe für monoenergeti-
schen Betrieb mit integriertem Puffer-
speicher, Innenaufstellung.
- Max. Heizleistung 7,6 kW bei A2/W35
- Leistungszahl 4,13 bei A2/W35 gemäß EN
 14825 und 60% Inverterleistung
- Logatherm WLW196i-6 IRTP120, bestehend
 aus einer Innen- und einer Wärmepum-
 peneinheit
- Schnelle und einfache Installation
- Inklusive Estrichtrocknungsfunktion
 und aktiver Kühlung
- Bis zu 62 C (bei A>-2) Vorlauftempera-
 tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
 dieneinheit Logamatic HMC300 mit Klar-
 textdisplay
- 1 ungemischter Heizkreis regelbar. Für
 gemischte Heizkreise sind Zubehöre er-
 forderlich
-
Inneneinheit (IDUiTP):
Mit EMS-plus Bedieneinheit Logamatic
HMC300
- Frontverkleidung aus modernem, bruch-
 festem Titaniumglas. Farbe weiß
- SG Ready: smart-grid-fähige Wärmepumpe
 ist für die Einbindung in ein intelli-
 gentes Stromnetz/eine PV-Anlage vorbe-
 reitet
- Hocheffiziente Heizwasserpumpe Grund-
 fos UPM3 K 25-75 PWM zur Heizwasserum-
 wälzung zwischen Innen- und Wärmepum-
 peneinheit
- Hocheffiziente Heizwasserpumpe Wilo
 Para 25/8-75 für einen ungemischten
 Heizkreis
- Integrierter 120 L Pufferspeicher
- Mit 9 kW elektr. Zuheizer
- Manometer, Filterkugelhahn, Entlüfter
 und Sicherheitsventil
- Ausdehnungsgefäß 17 Liter
- Warmwasserbetrieb mit integriertem Um-
 schaltventil möglich (Warmwasserspei-
 cher Zubehör)
- Bypass-Umschaltventil VC0 integriert
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
 Wärmepumpe: G 1" AG
 Heizung: G 1" AG
 Warmwasserspeicher: G 1" Ü-Verschr.
- Mindestvolumenstrom:
 mit ODU4.2i: 1,0 qm/h
 mit ODU6.2i / IDUWP6: 1,2 qm/h
 mit ODU8.2i / IDUWP8: 1,6 qm/h
 mit ODU11 / IDUWP11: 2,1 qm/h
 mit ODU14 / IDUWP14: 2,3 qm/h
- Restförderhöhe:
 mit ODU4.2i: 7,6 m
 mit ODU6.2i / IDUWP6: 7,2 m
 mit ODU8.2i / IDUWP8: 5,8 m
 mit ODU11 / IDUWP11: 4,0 m
 mit ODU14 / IDUWP14: 3,4 m
- Abmessungen
 Breite: 600 mm
 Höhe: 1850 mm
 Tiefe: 650 mm
 Nettogewicht: 136 kg
-
Wärmepumpeneinheit:
- Die Wärmepumpe ist bestimmt für die
 Nutzung von Außenluft
- Die Luftführung wird über schallge-
 dämmte Kanäle gesichert
- Invertergeregelter Verdichter- und Ge-
 bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
 für max. Laufzeiten
- Einfacher Transport und stoßfest durch
 kompakte Bauweise mit EPP-Material
-
Technische Daten:
- Heizleistung +7/35 C: 2,96 kW
 (nach EN 14825, 40 %)
- Heizleistung +2/35 C: 3,9 kW
 (nach EN 14825, 60 %)
- Heizleistung -7/35 C: 6,18 kW
 (nach EN 14825, 100 %)
- COP +7/35 C: 4,84
 (nach EN 14825)
- COP +2/35 C: 4,13
 (nach EN 14825)
- COP -7/35 C: 2,82
 (nach EN 14825)
- Kühlleistung +35/18 C: 6,71 kW
 (gemäß EN 14511)
- EER bei A35/W18: 3,65
- Kühlleistung +35/7 C: 4,83 kW
 (gemäß EN 14511)
- EER bei A35/W7: 3,12
- Nom. Luftvolumenstrom: 4500 qm/h
- Außenlufttemperatur min./max.
 Heizbetrieb: -20/+35
 Kühlbetrieb: +15/+45
- Kompressor: Twin Rotary
- Schall: Angaben in dB(A)
- Schalldruckpegel (40%, A7/W35)
 Abstand ca. 1 m gemäß EN 11203
 Innen / Außen: 35/25
- Max. Schalldruckpegel in dB(A)
 Abstand ca. 1 m
 Innen / Außen: 46/37
- Schallleistungspegel (2 m Luftkanal)
 (EN 12102, 40%, A7/W35)
 Innen / Außen: 48/38
- Max. Schallleist.-Pegel (2m Luftkanal)
 Innen / Außen: 59/50
- Schallleistungspegel "Silent mode"
 (40%, A7/W35) gemäß EN 12102
 Innen / Außen: 45/35
- Kältemittelmenge R 410 A: 1,75 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Max. Leistungsaufnahme: 3,2 kW
- Wasserseitiger Anschluss
 Heizung: G 1" AG
- Abmessungen
 Breite: 927 mm
 Höhe: 1505 mm
 Tiefe: 468 mm
 Nettogewicht: 120 kg
----------------------------------------
Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Ma-
gnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
 der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
 d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
 System mit Ihrem Smartphone (Android,
 iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
 ser und Einstellung von Zeitprogram-
 men
- Anzeige von Energieverbräuchen und de-
 ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
 Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
 nenten
- Notizfunktion und anlagenspezifische
 Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
 vanten Betriebszustände und Monitoring
 zur professionellen Analyse
- Parameter-Konfiguration verändern und
 optimieren aller relevanten Anlagenpa-
 rameter
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 bei 55 C: A++
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 bei 35 C: A++
Energieeffizienzklassen-
 Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
 lichen Klimaverhältnissen
 bei 55 C: 4 kW
Wärmenennleistung bei durchschnitt-
 lichen Klimaverhältnissen
 bei 35 C: 5 kW
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz bei durchschnitt-
 lichen Klimaverhältnissen
 bei 55 C: 134 %
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz bei durchschnitt-
 lichen Klimaverhältnissen
 bei 35 C: 174 %
Schallleistungspegel
 in Innenräumen: 48 dB
Schallleistungspegel
 im Freien: 36 dB
-
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 der Verbundanlage: A++
Energieeffizienzklassen-
 Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz der Verbund-
 anlage bei durchschnittlichen
 Klimaverhältnissen (WP) 136 %
-
Buderus-Artikel-Nr.: 7739616360
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
