erstärker bzw. Repeater EMS-BUS

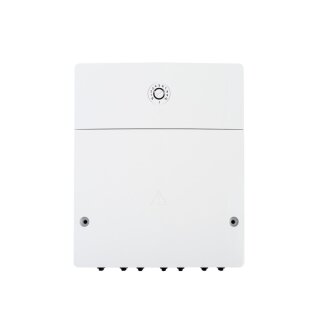

Das Modul MA100 ist nur erforderlich
z.B. bei mehr als 2 Fernbedienungen vom
Typ Logamatic RC200.2 oder RC220.2 oder
zur Vergrößerung der maximal zulässigen
Leitungslänge.
Das Modul MA100 dient zur Stromversor-
gung der hinter dem MA100 (MA100-Klemme
"BUS A") angeschlossenen BUS-Teilnehmer,
wenn die elektrische Leistung des BUS-
Anschlusses am verwendeten Wärmeerzeuger
für die BUS-Teilnehmer nicht ausreichend
ist (Verstärker).
Das Modul dient außerdem z. Vergrößerung
der maximalen Kabellänge der BUS-Verbin-
dungen, wenn im BUSSystem direkt am Wär-
meerzeuger mit der Verbindung der BUS-
Teilnehmer die maximal zulässige Gesamt-
länge überschritten wird (Repeater).
Max. 2 MA100 in einer Anlage erlaubt.
-
Systemvoraussetzung:
- Regelsystem Logamatic EMS plus
-
Montage
- Modul zur Wandmontage oder auf Hut-
schiene
- Codierte und farblich gekennzeichnete
Anschlussstecker
- Interne Kommunikation über EMS-BUS
-
Lieferumfang:
- Modul MA100 inkl. Montagematerial
- Installationsanleitung
