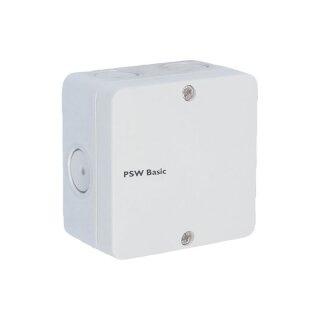

Der Resol Pumpensignalwandler PSW Basic
erlaubt den Anschluss drehzahlgeregelter
Hocheffizienzpumpen mit PWM- oder 0-10 V
Steuereingang an einen Regler ohne entsprechenden Ausgang. Er wandelt das abgeänderte 230 V Spannungssignal (z.B.
Puls-/ Wellenpaket) in ein PWM- oder 010 V Signal um. Invertierung des Ausgangssignals möglich.
Geeignete Regelungen sind unda. FM443,
FM445, SC20, SC40, SM10, BS500.
Geeignete Stationen (Drehzahlregelung
der Pumpe über PWM-Signal) sind unda.
KS010HE, KSà/2, SBT/2, SBPà/3, SLPà/3
(2 Pumpen).
Eingänge:
Pulspakete, Phasenan-, Phasenabschnitt
Ausgänge: PWM / 0-10 V
PWM-Frequenz: 625 Hz +-15 %
PWM-Spannung: 11 V
Versorgung: 220-240 V~ (50-60 Hz)
Leistungsaufnahme: max. 1,5 VA
Gehäuse: Kunststoff
Schutzart: IP65 / DIN EN 60529
Schutzklasse: II
Umgebungstemperatur: 0 à 50 C
Maße: 80 x 80 x 53 mm
