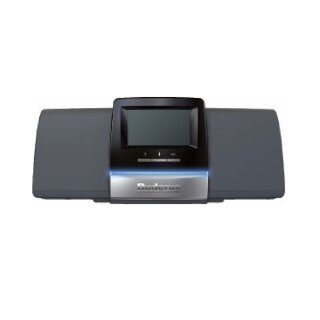

Artikelinfos im DetailErweiterungs-Regelgerät Logamatic 5310
Modulares, digitales Regelgerät für pro-
fessionelle Anwendungen im mittleren und
großen Leistungsbereich der Heiztechnik.
- Verwendung als Regelgerät in Kombina-
tion mit Logamatic 5311/5313 für Funk-
tionserweiterung einer Anlage mit 4
zusätzlichen Steckplätzen für Funkti-
onsmodule oder räumlich abgesetzte
Funktion, z.B. in einem Nebengebäude
- Einfache Wandmontage über hinteres
Gehäuseteil inkl. Kabelführung und
Zugentlastung
- Einfache und schnelle Installation
durch großen Anschlussraum mit guter
Zugänglichkeit
- Mit Funktionsmodulen des Systems Loga-
matic 5000 optional über 4 freie Mo-
dulsteckplätze erweiterbar
- Interne Kommunikation über Datenbus
- Frischwasserstationen Logalux FS sowie
Solaranlagen Logasol über Funktionsmo-
dul SM100 integrierbar
- Einfache Systemergänzung für bauseitig
benötigte Komponenten (z.B. Relais)
über integrierbare Hutschiene möglich
- In Grundausstattung bestehend aus:
- Netzmodul NM582 mit Ein/Aus-Schalter
und 2 separaten Sicherungskreisen
- Controllermodul BC531 mit 2 USB-An-
schlüssen, SD-Karten-Steckplatz so-
wie 2 Ethernet-Schnittstellen
- Schutzart IP 40
- Kodierte und farblich gekennzeichnete,
unverwechselbar auf dem jeweiligen Mo-
dul angeordnete Anschlussstecker
-
Bedienung:
- Betriebsstatus mittels Statusanzeige
über großen LED-Streifen von weitem
einfach erkennbar
- Zentrale Parametrierung und Bedienung
des Regelgerätes über ein Regelgerät
Logamatic 5311/5313 im Regelsystem-
verbund
- USB-Anschluss für Servicezwecke (USB-
IP Adapter erforderlich, Zubehör)
- Keine Servicesoftware erforderlich
- Software-Update über USB-Stick möglich
-
Konnektivität:
- Einfache Verbindung mit weiteren Re-
gelgeräten der Logamatic 5000 über
Ethernet-Schnittstelle
-
- Abmessungen B/H/L: 652/274/253 mm
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
