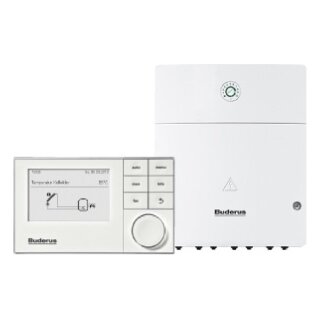

Buderus/Bosch Solar-Autark-Set SC300/SM100 mit Bedieneinheit SC300 und Solarmodul SM100 - 7739612841

Buderus/Bosch Solar-Autark-Set SC300/SM100 mit Bedieneinheit SC300 und Solarmodul SM100 - 7739612841

Beschreibung:

Bedieneinheit Logamatic SC300
wahlweise zur Regelung einer autarken, von
 der Kesselregelung unabhängigen Solar-
 anlage, Pufferumladung (bei SAT-VWS-
 System) oder Frischwasserstationen
- Kombination mit Solarmodul SM100,
 SM200, Solarstation KS0110 SM100/2,
 Solarstation KS0110 SM200/2, Frisch-
 wasserstation FS/2 oder FS.../3
- Einfache Bedienung und Inbetriebnahme
 durch großes, grafikfähiges und hin-
 terleuchtetes Display, Bedieneinheit
 im Wohnraum installierbar
-
Funktionen in Verbindung mit SM100:
- Autarke Regelung einer Solaranlage zur
 Warmwasserbereitung
- Ansteuerung von Hocheffizienzpumpen
 mit PWM-Signal
- Grafische Anzeige über Bedieneinheit
- Funktionsumfang, Bedienkonzept u. Dis-
 playanzeigen identisch mit Solarmodul
 SM100 + RC300/RC310
- Aufzeichnung Solarertrag (kWh), Er-
 tragserfassung wahlweise ohne Zubehör
 (rechnerisch) oder mit Zubehör WMZ
- Funktionskontrolle Solar, z.B. zur Er-
 kennung Solarpumpe defekt oder Luft im
 Solarsystem
- High-flow-/Low-flow-System für opti-
 mierte Beladung von Thermosiphonspei-
 chern (Double-Match-Flow)
- Diverse Zusatzfunktionen abhängig von
 der Hydraulik wählbar, z.B. Speicher-
 beladung über externen Wärmetauscher
-
Funktionen in Verbindung mit SM200 (Ko-
dierung 10):
- Autarke Regelung einer Solaranlage zur
 Warmwasserbereitung und Heizungsunter-
 stützung, mit bis zu 3 solaren Ver-
 brauchern
- Ansteuerung von Hocheffizienzpumpen
 mit PWM-Signal
- Systemhydrauliken vorprogrammiert so-
 wie grafische Anzeige über Bedienein-
 heit
- Funktionsumfang, Bedienkonzept sowie
 Displayanzeigen identisch mit Solar-
 modul SM200 + RC300/310, mit Ausnahme
 von Gesamtsystem-Optimierungsfunktio-
 nen und der gemischten Heizkreis-Vor-
 lauftemperaturregelung (Premix Con-
 trol)
- Aufzeichnung Solarertrag (kWh), Er-
 tragserfassung wahlweise ohne Zubehör
 (rechnerisch) oder mit Zubehör WMZ
- Funktionskontrolle Solar, z.B. zur Er-
 kennung Solarpumpe defekt oder Luft im
 Solarsystem
- High-flow-/Low-flow-System für opti-
 mierte Beladung von Thermosiphonspei-
 chern (Double-Match-Flow)
- Diverse Zusatzfunktionen abhängig von
 der Hydraulik wählbar, z.B. 2 Kollek-
 torfelder Ost/West, Speicherbeladung
 über externe Wärmetauscher und Puffer-
 Bypass-Schaltung
-
Funktionen in Verbindung mit SM200 (Ko-
dierung 8):
- Regelung der Umladung vom Puffer- zum
 Vorwärmspeicher bei SAT-VWS-Systemen
 durch Ansteuerung der Primär- und Se-
 kundärpumpen mit PWM-Signal
- Steuerung der Pumpe f. die Anti-Legio-
 nellen-Schaltung mit Zeitprogramm
-
Funktionen in Verbindung mit Frischwas-
serstation Logalux FS/2:
- Einstellung der Warmwasser-Temperatur
 und eines Zeitprogramms für die Zirku-
 lation
- Anzeige von aktuellen Fühlermesswerten
-
Funktionen in Verbindung mit Frischwas-
serstation Logalux FS../3:
- Regelung von einzelnen Frischwasser-
 stationen und Kaskaden (bis 4 Statio-
 nen)
- Einstellung der Warmwasser-Temperatur
 und eines Zeitprogramms für die Zirku-
 lation
- Anzeige von aktuellen Fühlermesswerten
- Ansteuerung einer Zirkulationspumpe
 (wahlweise zeit- oder impulsgesteuert)
- Ansteuerung eines Stellmotors mit 3-
 Wege-Mischer zur temperaturabhängigen
 Rücklaufeinspeisung in den Pufferspei-
 cher
- Störmeldung und Warmhaltung
- Regelung eines Systems, in dem die
 Frischwasserstation oder -kaskade zur
 Vorwärmung eingesetzt wird (SAT-VWFS)
- SC300 in FS../3 einbaubar
-
Lieferumfang:
- Bedieneinheit Logamatic SC300 (1x)
- Wandhalter, Montagematerial
- Technische Unterlagen
-
Abmessungen B/H/T: 150/90/32 mm
-
Buderus-Artikel-Nr.: 7738110067

Solarmodul Logamatic SM100

Solarmodul für Solaranlagen zur Trink-
wassererwärmung. Zum Einsatz im Regel-
system Logamatic EMS plus zur Wandmon-
tage. Komfortable Bedienung mit grafi-
scher Hydraulik-Auswahl und -Anzeige
über Bedieneinheit BC400, RC310 oder
RC200.
-
3 NTC-Fühlereingänge:
- 1 Ausgang PWM/0-10 V
- 2 Pumpenausgänge 230 V
- 1 Eingang Wärmemengenzähler
-
Funktionsumfang:
- Regelung einer Solaranlage zur Warm-
 wasserbereitung
- Solare Optimierung zur Ausnutzung So-
 larertrag bei Warmwasser. Berücksich-
 tigung des passiven Solarertrags durch
 die großen Fensterflächen. Reduziertes
 Nachheizen durch Bewertung des solaren
 Ertrages und der solar erwärmten Kapa-
 zität des Speichers und ggfs. Absen-
 kung der jeweiligen Sollwerte
- Variable Ansteuerung der Solarpumpe
 über PWM-Signal oder 0-10 V
- Vakuum-Röhren-Funktion (Pumpenkick)
- Gemeinsame Bedieneinheit RC300 bzw.
 RC200 für Wärmeerzeuger und Solaranla-
 ge
- In Verbindung mit BC400/RC310 großes
 grafikfähiges und hinterleuchtetes
 LCD-Display mit vorprogrammierten An-
 lagenpiktogrammen inkl. Anzeige von
 Betriebszuständen
- Einfache automatische Erkennung der
 angeschlossenen Komponenten mit Konfi-
 gurationsvorschlag
- Externer Wärmetauscher im Kollektor-
 kreis mit separater Pumpenansteuerung
 Primär- und Sekundärpumpe über Bedien-
 einheit BC400/RC310
- Umladung v. Vorwärmspeicher in Bereit-
 schaftsspeicher über Bedieneinheit
 RC300
- Thermische Desinfektion mit Umlade-
 pumpe
- Anzeigemöglichkeit solarer Ertrag über
 interne Ertragserfassung oder über zu-
 sätzliches Wärmemengenzubehör
-
Besondere Planungshinweise:
- Max. 1 Modul pro Anlage
- Nicht kombinierbar mit Solarmodul SM50
 und Modulen MM10, SM10, WM10
-
Montage:
- Modul zur Wandmontage oder auf Hut-
 schiene
- Codierte und farblich gekennzeichnete
 Anschlussstecker
- Kommunikation über EMS-Datenbus
-
Lieferumfang:
- 1 Modul SM100 mit Klemmenabdeckung,
 Wandsockel, Anschlusskabel und Monta-
 gematerial
- 1 Speichertemperaturfühler Typ NTC10K
- 1 Kollektortemperaturfühler Typ NTC20K
- Installationsanleitung
-
Optionales Zubehör:
- Solarpumpe standard oder Solar-Hochef-
 fizienzpumpe (elektronisch geregelt
 über PWM oder 0-10V)
- Zusätzlich für externen Wärmetauscher:
 Wärmetauscherpumpe und Vorlauftempera-
 turfühler FV/FZ am Wärmetauscher
- Zusätzlich für Umladesystem:
 Speicherumladepumpe
- Zusätzlich für die thermische Desin-
 fektion: Umladepumpe
-
Anwendbar in allen Heizungsanlagen mit
Regelsystem EMS plus.
Nicht zugelassen für EMS plus sind die
Produktserien GB112, GB132, GB135,
GB142, GB152.
-
Buderus-Artikelnummer: 7738101068
