Buderus Ergänzungs-Set Logaplus WLW-12 MB A H, Außeneinheit ODU12 MB AR, Hybridgruppe HF-Set HYC40, Hybridmanager Modul HM200.2 - 7739623895 - Zur Nachrüstung eines Logano plus KB195i-19/25 zu einen Wärmepumpen-Hybridsystem

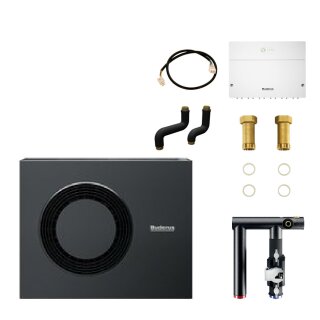

Ergänzungs-Set zur nachträglichen Erwei-
terung eines Logano plus KB195i-19/25
zu einem Wärmepumpen-Hybridsystem. Das
Ergänzungs-Set besteht aus:
----------------------------------------
Außeneinheit WLW-12 MB A H:
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Silent PLUS Technologie auf nächstem
Level mit doppelt entkoppeltem Kälte-
kreis in schallgedämmter Kältekreisbox
und integriertem Schalldiffusor
- Kältekreis mit Doppelrollkolben-Ver-
dichter und elektronischem Expansions-
ventil
- Umweltfreundliches und natürliches
Kältemittel R290 (Propan)
- Integrierte Kondensatwannenheizung
- Tragehilfe im Lieferumfang
- Boden-, Sockel oder Wandmontage (Mon-
tagesockel und Wandhalter Zubehör)
- Wasserführende Verbindung zwischen Hy-
bridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
----------------------------------------
Hybridgruppe HF-Set HYC40 zum Anschluss
an den GB212, KB192i und KB195i.
Die Rohrgruppe HF-Set HYC40 als zentrale
hydraulische Komponente ermöglicht in
Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen-
Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines
Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re-
gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten
ist ein entsprechendes Elektronik-Modul
HM200 notwendig.
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
----------------------------------------
Das Modul HM200.2 steuert zusammen mit
der Regelung eine Heizungsanlage, die
aus einer elektrisch betriebenen Wärme-
pumpe und einem weiteren konventionellen
Wärmeerzeuger z.B. Öl- od. Gaskessel be-
steht. Wann welcher Wärmeerzeuger läuft,
wird mit Regelungsstrategien und der Bi-
valenztemperatur gesteuert. Das HM200.2
bietet eine definierte Smart Grid Ready
(SG Ready) Schnittstelle an. Auf Basis
der Bivalenztemperatur gibt es verschie-
dene Regelungsstrategien. Folgende Rege-
lungsstrategien lassen sich an der Be-
dieneinheit einstellen:
- Außentemperatur parallel
- Außentemperatur alternativ
- Wärmepumpe bevorzugt
- Nur Heizkessel
- CO2-optimiert
- Kostenoptimiert
----------------------------------------
Zubehör
Befestigungs-Set ODU Luft/Wasser
Buderus Verbindungsleitg.-Set EMS 1200mm
Buderus Adapter HF-Set HYC25-1
----------------------------------------
Außeneinheit (ODU)
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 45 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 60,0+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 3
mit 6,17 kW bei A-7/W35) +
Tonalität: 52,4+0 dB(A)
- Max. Schallleistungspegel im redu-
zierten Nachtbetrieb (silent mode 4
mit 4,9 kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 40 dB(A)
- Nom. Luftvolumenstrom: 1880 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 1,6 kg
- Max. Vorlauftemperatur 75 C
(65 C bis -10 C Außentemperatur)
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Sicherungsautomat: 3polig, 16 A
- Max. Leistungsaufnahme: 7,2 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 1350 mm
Höhe: 1100 mm
Tiefe: 540 mm
Nettogewicht: 212 kg
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 12 kW
lichen Klimaverhältnissen
bei 35 C: 12 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 128 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 170 %
Schallleistungspegel
in Innenräumen: 37 dB
Schallleistungspegel
im Freien: 45 dB
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: -
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 1,6 kg
Füllmenge Kältemittel: 0,005 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739623895
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
