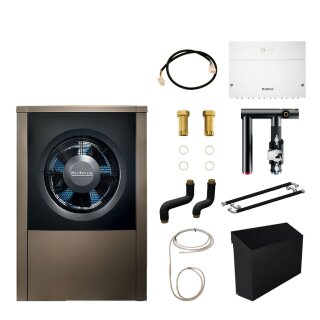

Buderus Ergänzungs-Set Logaplus WLW196i-14 kW BZ, Außeneinheit ODU14i.2, Hybridgruppe HF-Set-HYC40, Hybridmanager Modul HM200.2, Abdeckhaube INPA - 7739623891 - Zur Nachrüstung eines Logano plus KB195i-19/25 zu einen Wärmepumpen-Hybridsystem
Ergänzungs-Set zur nachträglichen Ein-
bindung einer Wärmepumpe an einen Renew-
able ready Heizkessel. Das Ergänzungs-
Set besteht aus einer Luft-Wasser-Wär-
mepumpe WLW196i-14 A H.
Außeneinheit = ODU14.2i
(= OutDoorUnit_Water)
- Wasserführende Verbindung zwischen Hy-
bridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- Bis zu 62 C (bei A>-2) Vorlauftempera-
tur mit der Wärmepumpe möglich
- Einfache Bedienung über EMS-plus Be-
dieneinheit Logamatic mit Klartext-
display
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
----------------------------------------
Hybridgruppe HF-Set HYC40 zum Anschluss
an den GB212, KB192i und KB195i.
Die Rohrgruppe HF-Set HYC40 als zentrale
hydraulische Komponente ermöglicht in
Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen-
Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines
Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re-
gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten
ist ein entsprechendes Elektronik-Modul
HM200 notwendig.
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
----------------------------------------
Das Modul HM200.2 steuert zusammen mit
der Regelung eine Heizungsanlage, die
aus einer elektrisch betriebenen Wärme-
pumpe und einem weiteren konventionellen
Wärmeerzeuger z.B. Öl- od. Gaskessel be-
steht. Wann welcher Wärmeerzeuger läuft,
wird mit Regelungsstrategien und der Bi-
valenztemperatur gesteuert. Das HM200.2
bietet eine definierte Smart Grid Ready
(SG Ready) Schnittstelle an. Auf Basis
der Bivalenztemperatur gibt es verschie-
dene Regelungsstrategien. Folgende Rege-
lungsstrategien lassen sich an der Be-
dieneinheit einstellen:
- Außentemperatur parallel
- Außentemperatur alternativ
- Wärmepumpe bevorzugt
- Nur Heizkessel
- CO2-optimiert
- Kostenoptimiert
----------------------------------------
Zubehör
Buderus Verbindungsleitg.-Set EMS 1200mm
Rohrbegleitheizung 3 m
Baugruppe INPA Schlauch
Abdeckhaube INPA für ODU groß
Befestigungs-Set ODU Luft/Wasser
Buderus Adapter HF-Set HYC25-1
Buderus Anschluss-Set BCS36
----------------------------------------
Außeneinheit (ODU):
- Invertergeregelter Verdichter- und Ge-
bläsebetrieb
- Patentierte Smart-Soft-Defrostfunktion
für max. Laufzeiten
- Einfacher Transport und stoßfest durch
kompakte Bauweise mit EPP-Material
- Kompressor: Twin Rotary
- Schallleistungspegel
nach ErP (EN 12102): 53 dB(A)
- Max. Schallleistungspegel
im Tagbetrieb (EN12102): 64 dB(A)
- Max Schallleistungspegel
im reduzierten Nachtbetrieb
(silent mode, EN12102): 58 dB(A)
- Schalldruckpegel
in 1 m Abstand (EN 12102): 45 dB(A)
- Kältemittelmenge R 410 A: 4,0 kg
- Max. Vorlauftemperatur: 62 C
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Wasserseitiger Anschluss
Heizung: G 1" AG
- Abmessungen
Breite: 1122 mm
Höhe: 1695 mm
Tiefe: 545 mm
Nettogewicht: 184 kg
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A++
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 35 C: A++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 14 kW
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 15 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 131 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 35 C: 172 %
Schallleistungspegel
in Innenräumen: 37 dB
Schallleistungspegel
im Freien: 53 dB
-
Buderus-Artikel-Nr.: 7739623891
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
