Buderus Ergänzungspaket Wärmepumpe WLW MB A H für GB125, Außeneinheit WLW-5 MB AR, Hybridmanager HM200.2, Hybridgruppe HF-Set HYC40B, Zubehör

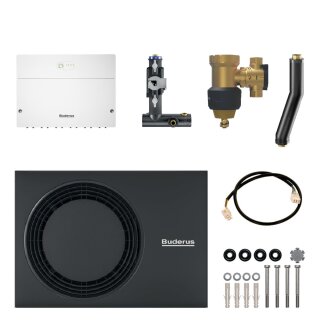

Buderus Ergänzungspaket Wärmepumpe WLW MB A H für GB125, Außeneinheit WLW-5 MB AR, Hybridmanager HM200.2, Hybridgruppe HF-Set HYC40B, Verbindungsleitung-Set EMS, Befestigungs-Set Außeneinheit, Rücklaufrohr BCS344-R, Magnetitabscheider mit Filter - 7739623897

Zur Nachrüstung eines Logano plus GB125 Öl-Brennwertkessel bis 35 kW ab V3 zur Wärmepumpen-Hybridlösung
(Systemvoraussetzung: MC110 ab Version 2.09 und RC310 ab Version NF74.04)

Das Ergänzungs-Set besteht aus:
----------------------------------------
Außeneinheit WLW-5 MB A H:
- Invertergeregelter Verdichter- und Ge-
 bläsebetrieb
- Silent PLUS Technologie auf nächstem
 Level mit doppelt entkoppeltem Kälte-
 kreis in schallgedämmter Kältekreisbox
 und integriertem Schalldiffusor
- Kältekreis mit Doppelrollkolben-Ver-
 dichter und elektronischem Expansions-
 ventil
- Umweltfreundliches und natürliches
 Kältemittel R290 (Propan)
- Integrierte Kondensatwannenheizung
- Tragehilfe im Lieferumfang
- Boden-, Sockel oder Wandmontage (Mon-
 tagesockel und Wandhalter Zubehör)
- Wasserführende Verbindung zwischen Hy-
 bridverrohrung und Außeneinheit
- Schnelle und einfache Installation
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
----------------------------------------
Hybridgruppe HF-Set HYC40B zum Anschluss
an den GB125.
Die Rohrgruppe HF-Set HYC40B als zentra-
le hydraulische Komponente ermöglicht in
Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen-
Außeneinheit an einen konventionellen
Wärmeerzeuger.
Bei Installation eines Warmwasserspei-
chers sind verschiedene Installations-
varianten möglich. Zur Regelung und zum
Anschluss der elektronischen und elek-
trischen Systemkomponenten ist ein ent-
sprechendes Elektronik-Modul HM200 not-
wendig.
Besteht aus:
- Umwälzpumpe mit Isolierung
- Bypassrohr BHS isoliert
- 2x Temperaturfühler
- Entlüfter
- Kugelhähne
----------------------------------------
Modul zur Einbindung einer Wärmepumpen-
Außeneinheit in ein EMS plus-Regelsys-
tem. Ermittelt die Leistungsanforderung
an die Wärmepumpe. Das Modul legt fest,
wann welches Gerät zum Einsatz kommt.
Diese Regelungsstrategie des Hybridsys-
tems hängt von den Anforderungen des Be-
nutzers ab, den Einsatzgrenzen der Wär-
mepumpe, der Außentemperatur sowie der
Beschaltung der Smart Grid-Schnittstel-
le. Das Modul sperrt den konventionellen
Wärmeerzeuger mit EMS plus oder gibt ihn
frei. Es dient auch als Schnittstelle zu
zusätzlichen Temperaturfühlern und Hy-
draulikaktoren im System.
Das Modul HM200 braucht zur Kommunika-
tion über die BUS-Schnittstelle EMS plus
folgende Softwarestände:
Logamatic RC310: Softwareversion NF74.04
MC110/IMC110: Softwareversion 2.09
-
Das Modul HM200 steuert zusammen mit der
Regelung eine Heizungsanlage, die aus
einer elektrisch betriebenen Wärmepumpe
und einem weiteren konventionellen Wär-
meerzeuger z.B. Öl- oder Gas-Brennwert-
Wärmeerzeuger besteht. Wann welcher Wär-
meerzeuger läuft, wird mit Regelungs-
strategien und der Bivalenztemperatur
gesteuert. Das HM200 bietet eine defi-
nierte Smart Grid Ready (SG Ready)
Schnittstelle an. Auf Basis der Biva-
lenztemperatur gibt es verschiedene Re-
gelungsstrategien. Folgende Regelungs-
strategien lassen sich an der Bedien-
einheit einstellen:
- Wärmepumpe optimiert
- Kostenoptimiert
----------------------------------------
Zubehör:
- Befestigungs-Set ODU Luft/Wasser
- Buderus Verbindungsleitung-Set EMS
 1200 mm
- Buderus Adapter HF-Set HYC25-1
- Schlammabscheider mit integriertem
 Filter, 1 Zoll Innengewinde
----------------------------------------
Außeneinheit (ODU)
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
 Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im redu-
 zierten Nachtbetrieb (silent mode 3
 mit 3,22 kW bei A-7/W35) +
 Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im redu-
 zierten Nachtbetrieb (silent mode 4
 mit 2,32 kW bei A-7/W35) +
 Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand
 (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
 Heizbetrieb: -22/+45
- Kompressor:
 Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss
 Heizung: G 1" AG
- Abmessungen
 Breite: 1100 mm
 Höhe: 800 mm
 Tiefe: 540 mm
 Nettogewicht: 143 kg
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 bei 55 C: A++
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 bei 35 C: A++
Energieeffizienzklassen-
 Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
 lichen Klimaverhältnissen
 bei 55 C: 6 kW
Wärmenennleistung bei durchschnitt-
 lichen Klimaverhältnissen
 bei 35 C: 6 kW
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz bei durchschnitt-
 lichen Klimaverhältnissen
 bei 55 C: 127 %
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz bei durchschnitt-
 lichen Klimaverhältnissen
 bei 35 C: 163 %
Schallleistungspegel
 in Innenräumen: 37 dB
Schallleistungspegel
 im Freien: 42 dB
-
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 der Verbundanlage: G
Energieeffizienzklassen-
 Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz der Verbund-
 anlage bei durchschnittlichen
 Klimaverhältnissen (WP) 28 %
----------------------------------------
ANGABEN IN BEZUG AUF
 EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
 weis: -
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
 kreises: Nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7739623897

----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
