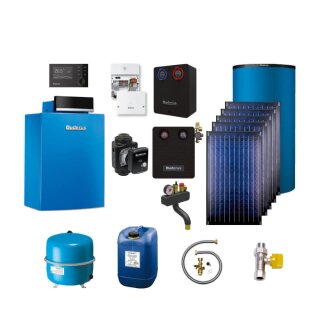

Buderus GB212-15 kW IP Gas-Brennwertkessel Paket Logasys SL205, Solar-Kombispeicher P750S, 5x Solar Flachkollektor Logasol SKN4.0, Regelung MC110, Heizkreis-Set HSM20/6 BU gemischt Kvs 6,3 6m Pumpe, Bedieneinheit RC310, Erweiterungs-Set HZG/Solar zur Heizungsunterstützung, Wandmontage-Set WMS für 1 Heizkreis, Solarstation KS0110 SM200/2, Gas-D-Hahn 1/2" mit Brandschutzventil TAE, Heizkreismodul MM100 für Logamatic EMS, Ausdehnungsgefäß für Heizung BU-H 35 Liter max. 3 bar, Ausdehnungsgefäß für Heizung BU-H 50 Liter max. 6 bar, Ausdehnungsgefäß für Heizung BU-H 100 Liter max. 6 bar, Heizungspumpe BUE-Plus-2 25/1-6 EEI = 0,20, Kappenventil MS1"x1" PN10, Pumpenkugelhahn-Set 1 PN10, Wärmedämmung für Pumpenkugelhähne, Anschluss-Set AAS Ausdehnungsanschluss Solar, Fühler für Überspannungsschutz, Aufdach Grund-Set SKY-C/T, Aufdach Erweiterungs-Set SKY-C/T, Dachanbindung Pfanne/Ziegel SKY-C/T, Anschluss-Set Aufdach SKN4.0, Anschluss-Set AAS für Ausdehnungsgefäß, Wärmeträgerfluid Solar, Wärmeschutz Solar-Kombispeicher P750S, Kesselsicherheits-Set BSS 50 S1 3 bar, Speicheranschluss-Set AS1.6 NTC RD 6,0 10K 3000 - 7739612938
Bodenstehender Buderus Gas-Brennwertkes-
sel Logano Plus GB212. Geprüft nach DIN
EN 677, CE-Kennzeichnung, mit integrier-
tem, modulierendem, leisem Gas-Vormisch-
brenner, für Überdruckfeuerung, Heizgas-
und Wasserführung im Gegenstrom-Wärme-
tauscherprinzip, Kesselglieder aus Alu-
minium-Silizium-Guss mit glatter Ober-
fläche, schalloptimierte Heizgasführung,
inklusive Minimal-Druckwächter nach DIN
EN 12828 als Ersatz für Wassermangelsi-
cherung sowie blau lackiertem (RAL 5015)
Kesselmantel. Sehr wartungsfreundlich,
gute Bauteil-Zugänglichkeit, alle ser-
vice- und wartungsrelevanten Bereiche
von vorne erreichbar, einfache Inspek-
tion, gute Reinigungsmöglichkeit der
Heizflächen von vorne, große Revisions-
und Inspektionsöffnung. Sehr kompakte
Kessel-Abmessungen, geringes Gewicht.
Vollautomatischer Gas-Vormischbrenner
für den modulierenden Betrieb, extrem
leise, mit drehzahlgeregeltem Verbren-
nungsluftgebläse und Steuerelektronik
für reduzierte elektrische Leistungs-
aufnahme. Werkseitig montierter Heiz-
kessel, voreingestellt und geprüft auf
Erdgas E oder LL bei 20 mbar, Brenner
komplett montiert. Raumluftunabhängige
Betriebsweise über Zubehör möglich.
Zugelassen für die Verbrennung von Erd-
gas E(H) und LL nach DVGW Arbeitsblatt
G260 und für Erdgas E(H) und LL nach
DVGW Arbeitsblatt G260 mit Wasserstoff-
beimischung bis 20 Vol.-% H2.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der im Arbeitsblatt K8
enthaltenen Diagramme entschieden wer-
den, ob das Füll- und Ergänzungswasser
aufbereitet werden muss oder nicht. Muss
das Füll- und Ergänzungswasser aufberei-
tet werden, so kommt die Wasseraufberei-
tungsmaßnahme Vollentsalzung des Füll-
wassers zum Einsatz. Buderus kann not-
wendige Wasseraufbereitungspatronen als
Zubehör (Kauf oder Leihe) zur Verfügung
stellen.
----------------------------------------
Regelsystem Logamatic EMS mit mikropro-
zessorgesteuertem Sicherheitsautomat.
Feuerung SAFe zur Überwachung der elek-
trischen und elektronischen Bauelemente
des Kessels und des Brenners, für opti-
male Abstimmung des Verbrennungsprozes-
ses. Anzeige der Betriebszustände und
Wartungsmeldungen als Klartext, mit um-
fangreichen Servicefunktionen.
----------------------------------------
Regelgerät Logamatic MC110 mit elektro-
nischem Kesselwasserregler sowie elek-
tronischem Sicherheitstemperaturbegren-
zer, mit Anschlüssen für die Trinkwas-
sererwärmung und 4 Heizkreise mit oder
ohne Mischer in Verbindung mit Modulen
MM50 oder MM100. Basiscontroller BC100
mit den Funktionen, Schornsteinfeger-
und Notbetrieb.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
Logamatic MC110 ist IP-ready. Mit Funk-
modul MX300 (Zubehör) einfache und kom-
fortable Bedienung über Smartphone.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
Kombinierter Heizungs- und Warmwasser-
speicher Logalux P750 S in stehender
Stahlblechausführung. Warmwasserspeicher
oben im Heizwasserspeicher eingehängt.
Großer, eingeschweißter Glattrohrwärme-
tauscher zur Einbindung einer Solaranla-
ge. Die zusätzliche Nutzung der Wärme
aus Kamin- und Kachelöfen sowie sonsti-
gen Energiequellen ist möglich. Behälter
mit drei Aufstellfüßen und einem oben
angeordneten Handloch als Wartungsöff-
nung für den Warmwasserteil. Alle trink-
wasserberührten Speicherinnenflächen mit
Buderus-Thermoglasur DUOCLEAN plus, kor-
rosionsbeständig nach DIN 4753-3 und zur
Vervollständigung des kathodischen Kor-
rosionsschutzes mit Magnesiumanode.
----------------------------------------
5 senkrechte Hochleistungsflachkollek-
toren SKN4.0 mit CE-Kennzeichnung.
Vollflächenabsorber aus Aluminium mit
hochselektiver Vakuum-Beschichtung, mit
Kupferrohr-Harfe ultraschallverschweißt.
Fiberglaswanne aus einem Guss als Kol-
lektorgehäuse mit integrierten Griffmul-
den. Abdeckung aus strukturiertem, ha-
gelfesten Solarsicherheitsglas, rücksei-
tige Dämmung aus Mineralwolle. Anschluss
wechselseitig bis zu 10 Kollektoren in
einer Reihe. Kollektorverbindung und
Anschluss ohne Werkzeug durch Steckver-
bindungstechnik mit gewebeverstärktem
Solarschlauch.
----------------------------------------
- Mischermodul MM50
- WMS 1, Wandmontage-Set für 1 Heizkreis
- Heizkreisanschluss-Set HSM20-E plus /
HSM25-E plus (ab 22 kW)
- Kessel-Sicherheits-Set BSS
- Ausdehnungsgefäß-Anschluss-Set AAS
- Logafix Ausdehnungsgefäß 35 Liter,
blau
- Anschlussmaterial für Aufdachmontage
Pfannen-/Ziegeldach für Solar-Kollek-
toren
- Logafix Ausdehnungsgefäß 50 Liter So-
lar und 100 Liter Puffer, blau
- Logafix Kappenventil MS 1" x 1"
- HZG, Erweiterungs-Set Solar Heizungs-
unterstützung
- Überspannungsschutz für Temperatur-
fühler
- Speicheranschluss-Set AS 1.6 + ASU
- Logafix Umwälzpumpe BUE-Plus 25/1-6
- 2 x Logafix Pumpenkugelhahn 1" DN25
- Pumpenverschraubung 1" x 1 1/2"
- Solarfluid L, 30 Liter
- Gashahn
- Solarstation KS0110 SM200
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 107 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 194 %
Lastprofil: XL
-
Gasart: Erdgas E
Kesselgröße: 15 kW
Modulationsbereich: 20-100 %
Normnutzungsgrad (Hs): bis 98,4 %
Gewicht: 60 kg
Abgasanschluss: DN 125/80 Innen
Wärmeleistung
bei 50/30 C: 15,06 kW
bei 80/60 C: 13,68 kW
Abgastemperatur (Volllast)
bei 50/30 C: 39 C
bei 80/60 C: 63 C
Verfügbarer Förderdruck: 70 Pa
Max. Vorlauftemperatur: 85 C
Abmessungen
Tiefe mit Designblende: 625 mm
Breite: 600 mm
Höhe mit Regelgerät: 965 mm
CE-Kennzeichen: CE-0085CM224
Zuläss. Betriebsüberdruck: 3 bar
Buderus-Artikel-Nr.: 7739612938
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
