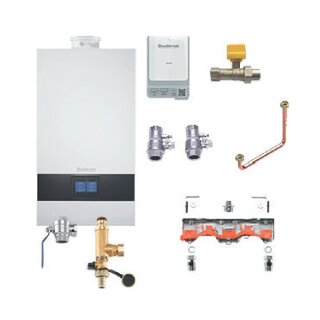

Buderus Logaplus Modul Paket M für WP-Hybridgerät Logamax plus GBH172i.2-15
Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten Anschluss einer Wärmepumpen-Außeneinheit.
Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich.
-
Gas-Brennwertgerät für den Betrieb mit
Erdgas 2H(E) und 2L(LL). Werkseitig ein-
gestellt auf Ergas 2H(E). Einfache Um-
stellung auf Erdgas 2L(LL). Für die Um-
stellung auf Flüssiggas 3P wird optiona-
les Zubehör benötigt. Zugelassen für die
Verbrennung von Wasserstoffbeimischungen
bis zu 20%. Späterer Umbau des Gerätes
mit Zubehör auf 100% Wasserstoff mög-
lich.
-
Für die Raumheizung, mit integriertem 3-
Wege-Umschaltventil für Warmwasserberei-
tung über externen Warmwasserspeicher.
Lieferung inklusive Außentemperaturfüh-
ler.
-
Frontverkleidung in modernem Design aus
pulverbeschichtetem Metall. ALU-plus Be-
schichtung des Wärmetauschers für opti-
male Energieausnutzung und weniger War-
tungsaufwand.
- Brenner mit modulierender Feuerung
- Modulationsbereich 1:7
-
System-Bedieneinheit Logamatic BC400 für
Gas-Wandgeräte mit Regelsystem EMS plus.
Zentrale Bedienung für Gas-Brennwertge-
rät sowie Heizkreis(e), Warmwasser, So-
lar, Frischwasserstation, Lüftung. Hin-
terleuchtetes Farb-Volltouchdisplay 5
Zoll. Die System-Bedieneinheit ist inte-
griert in die Gerätefront.
Für eine Bedienung aus dem Wohnraum he-
raus ist eine zusätzliche Fernbedienung
notwendig (Zubehör).
-
Serienmäßige Ausstattung:
- Integr. Umschaltventil zur Umschaltung
zwischen Heiz- und Warmwasserbetrieb
- KFE-Hahn mit Anschluss für ext. MAG
- Integr. Kesselanschlussstück mit kon-
zentrischem Anschluss 80/125 mm mit
Messöffnungen
- Automatischer Entlüfter, Manometer
- Gerätehalterung
- Zündelektrode, Ionisationselektrode
- Anschlussmöglichkeit für Zirkulations-
und Speicherladepumpe
- Anschlussmöglichkeit für Außen-, Wei-
chen- und Warmwasserfühler
- Anschlussmöglichkeit für Temperatur-
wächter einer Fußbodenheizung
- Anschlussmöglichkeit für Autofilling-
Zubehör
- Wartungshahn mit Partikelfilter für
Anschluss der Wärmepumpen-Außeneinheit
mit Anschlussadaptern
-
Integrierte Umwälzpumpe für eine diffe-
renzdruckgeregelte Betriebsweise für
eine gute Anpassung an die hydrauli-
schen Gegebenheiten der Heizungsanlage.
Leistungsgeführter Betrieb der Umwälz-
pumpe in Kombination mit einer hydrau-
lischen Weiche.
Integriertes Hybridset mit Pumpe, hy-
draulischer Weiche und notwendigen Füh-
lern zum Anschluss einer Wärmepumpen-
Außeneinheit. Anschluss G1. Es wird emp-
fohlen, in die Zuleitung zur Wärmepumpe
einen Mikroblasen-Entlüfter einzubauen.
Lieferung inklusive Feinfilter zum
Schutz der Wärmepumpen-Außeneinheit vor
Verschmutzung. Kommunikation der Wärme-
pumpen-Außeneinheit mit Logamatic BC400
über CAN-Bus Anschluss.
-
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P
----------------------------------------
Enthaltenes Zubehör:
- Montageanschlussplatte
- Gas-Durchgangshahn mit TAS 1/2"
- 2 Wartungshähne Durchgangsform 3/4"
- Kurzschlussleitung 1", falls keine
Wärmepumpen-Außeneinheit angeschlossen
wird.
----------------------------------------
LAN- und Funkmodul MX400 zur WLAN- oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) alter-
nativ kabelgebunden LAN zwischen der
Heizungsanlage und einem Netzwerk (In-
ternetzugang über Router erforderlich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation nach BEG§14a EnWG
-
Hinweise:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet-Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 94 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
-
Wärmeleistung (Voll-/Teillast)
- bei 50/30: 2,8/18,1 kW
- bei 80/60: 2,7/16,7 kW
- bei Warmwasser: 19,3 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Gewicht: 46 kg
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: beantragt
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739624670
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
