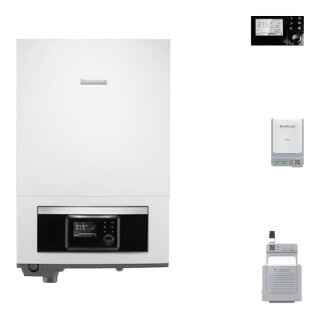

Buderus Logatherm WLW166i-14 E monoenergetische Inneneinheit mit Bedieneinheit HMC310, Funkmodul MX400, Wandhalterung MX400 für Luft-Wasser-Wärmepumpen in Splitausführung - 7739622740
Buderus Logatherm WLW166i-14 E ist das
Hydraulikmodul (monoenergetisch inkl.
9 kW Heizstab, Innenaufstellung) von der
Luft-Wasser-Wärmepumpe Logatherm WLW166i
in Splitausführung.
-
Dieses Hydraulikmodul wird mit einem der
drei Wärmepumpenmodule (Außenaufstel-
lung) kombiniert:
Logatherm WLW-10 SP AR P3
Logatherm WLW-12 SP AR P3
Logatherm WLW-14 SP AR P3
-
Erst die Kombination von Wärmepumpenmo-
dul mit Hydraulikmodul bildet eine funk-
tionsfähige Luft-Wasser-Wärmepumpe in
Splitausführung. Der Kältekreis beider
Module wird mit 3/8" und 5/8" Kältemit-
telleitungen verbunden.
-
Hydraulikmodul Logatherm WLW166i-14 E:
- Mit EMS-plus Bedieneinheit Logamatic
HMC310
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Konnektivität über das LAN- und Funk-
modul MX400 (Zubehör) möglich
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2K 25-75 PWM zur Heizwasserum-
wälzung für direkt nachgeschalteten
Heizkreis
- Mit 9 kW elektr. Zuheizer (stufig 2,
4, 6, 9 kW)
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Ausdehnungsgefäß 8 Liter
- Warmwasserbetrieb mittels externem Um-
schaltventil (Zubehör) möglich
- Kühlbetrieb still/dynamisch möglich
-
Technische Daten:
- Anschluss Heizung: G 1" AG
- Heizwassertemperatur min/max: 7 / 80 C
- Anlagendruck
minimal: 1,2 bar
maximal: 3,0 bar
-
- In Kombination mit WLW-10 AR SP P3:
Heizwasserseite
Mindestvolumenstrom Abtauung: 1,2 m3/h
Fussbodensystem nominal: 1,76 m3/h
mit max. Restförderhöhe: 4,1 m
Heizkörpersystem nominal: 1,15 m3/h
mit max. Restförderhöhe: 6,2 m
-
- In Kombination mit WLW-12 AR SP P3:
Heizwasserseite
Mindestvolumenstrom Abtauung: 1,2 m3/h
Fussbodensystem nominal: 2,12 m3/h
mit max. Restförderhöhe: 3 m
Heizkörpersystem nominal: 1,37 m3/h
mit max. Restförderhöhe: 5,4 m
-
- In Kombination mit WLW-14 AR SP P3:
Heizwasserseite
Mindestvolumenstrom Abtauung: 1,2 m3/h
Fussbodensystem nominal: 2,48 m3/h
mit max. Restförderhöhe: 1,8 m
Heizkörpersystem nominal: 1,58 m3/h
mit max. Restförderhöhe: 4,6 m
-
- Anschluss Kältekreis
Heißgasleitung: Bördelverb. 5/8"
Flüssigkeitsleitung: Bördelverb. 3/8"
Für Kältemittel R410A
-
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Schutzklasse: IP X1
- Sicherungsautomat: 3polig, C 16 A
- Abmessungen
Breite: 485 mm
Höhe: 700 mm
Tiefe: 398 mm
Nettogewicht: 44 kg
----------------------------------------
Mit LAN- und Funkmodul Set MX400
----------------------------------------
Buderus-Artikel-Nr.: 7739622740
