| Heizungstabelle |
| Was für eine Heizleistung benötigen überschlägig bei 75/65/20 °C (Norm) meine neuen Heizkörper ? |
| Diese Tabelle zeigt ca. die Heizleistung überschlägig in Watt pro Quadratmeter Wohnfläche |
| Baujahr / Rauntemperatur |
18°C |
20°C |
24°C |
| vor 1982 |
ca. 112 W/m² |
ca. 122 W/m² |
ca. 142 W/m² |
| zwischen 1983 und 1994 |
ca. 91 W/m² |
ca. 99 W/m² |
ca. 116 W/m |
| nach 1994 |
ca. 74 W/m² |
ca. 81 W/m² |
ca. 95 W/m² |
| Es handelt es sich hierbei um überschlägige Richtwerte. Es kann keine Garantie für die Richtigkeit der Daten übernommen werden. Sprechen Sie mit ihrem Heizungs-Fachmann |
Badheizkörper / Handtuchwärmer Therm Direct/Curve
Die Formgebungen der Logatrend Therm Badheizkörper Direct/Currve sind in vier Höhen und sechs Breiten verfügbar. Dank wählbarem Seiten- oder Mittenanschluss fügen sie sich flexibel in jede Badarchitektur ein. Die Logatrend Therm Badheizkörper überzeugen in Design, Funktion, Lebensdauer und Leistung. Sie sehen elegant aus und sind praktisch in der Handhabung. Sämtliche Zubehörteile sowie ausgewählte Varianten als Sets mit der Logafix Universalarmatur erhalten Sie von uns bequem aus einer Hand.
Schöner wärmen – mit energiesparenden Heizkörpern.
Moderne Heizkörper sehen nicht nur gut aus, sondern senken dank effizienzsteigernder Technik auch Ihre Heizkosten. Mit ihrem dezenten Design und der Vielfalt an Größen passen sich Buderus Logatrend Heizkörper für Wohnräume und Bad jeder Architektur und jedem Einrichtungsstil an. Noch attraktiver macht das ausgezeichnete Preis-Leistungs-Verhältnis. Perfekt aufeinander abgestimmte und effizient geregelte Heizsysteme versorgen Sie mit einem umfassenden Wohlfühlklima. Das ist der Buderus Systemgedanke.
Bleibende Schönheit dank Hightech-Beschichtung
Die hochwertige Pulverschichtlackierung schützt Ihren neuen Badheizkörper vor Kratz- und Schlagspuren. Darunter bewahrt modernster Korrosionsschutz dauerhaft vor eindringender Feuchtigkeit und somit vor Lackablösung und Rostbildung. Ein Badheizkörper Logatrend Therm sieht nach vielen Jahren noch genauso schön aus wie am ersten Tag.
Produktvorteile
- Moderne, ausgereifte Konstruktion mit ansprechendem Design und hoher Sicherheit
- Lieferbar in 6 Breiten und 4 Höhen mit Seiten- oder Mittenanschluss
- inkl. Montageset zur Wandbefestigung
- Wärmeleistung nach DIN EN 442 geprüft
- Werkseitig druckgeprüft mit 13 bar Prüfdruck, Höchstbetriebsdruck 10 bar
- Hochwertige, umweltschonende Grundierung und Lackierung
- Standardmäßig mit hochwertiger Beschichtung für erhöhten Korrosionsschutz
- Alle Lackierungen als Einbrenn-Pulverlackierungen mit hoher Kratz- und Schlagfestigkeit
- Logatrend Therm auch als Raumteiler montierbar
- Leicht montierbares Zubehör
- CE-konform
- Auch als Set mit Universalarmatur erhältlich
- In allen Baugrößen auch mit optionaler Elektroheizpatrone erhältlich
Anschlüsse
Die Badheizkörper (mit Ausnahme der rein elektrischen Variante) müssen mit der Zentralheizungsanlage verbunden sein. Der Anschluss der Elektro-Heizpatronen erfolgt über ein separat zu bestellendes TStück. Dadurch ändert sich das Anschlussmaß. Dies ist bei der Montage zu berücksichtigen. Bei der Ausführung mit Mittenanschluss sind zwei Anschlüsse G 1/2 IG mittig an dem unten verlaufenden Rundrohr zur Anbindung des Badheizkörpers an Vor- und Rücklauf der Heizungsanlage integriert. Das Anschlussmaß beträgt 50 mm. Zur Entlüftung ist oben am DProfil des Badheizkörpers ein G 1/2 IG vorhanden. Die Elektro-Heizpatrone kann in den G 1/2 IG-Anschluss der senkrechten Rundrohre ohne zusätzliches T-Stück montiert werden.
Montage
Bei Installation des Badheizkörpers ist auf einen ausreichenden Fußbodenabstand von mindestens 120 mm zu achten. Bei der Montage eines Badheizkörpers mit Elektro-Heizpatrone ist die VDE 0100 zu beachten. Die Montage erfolgt durch einen Fachbetrieb unter Berücksichtigung der einschlägigen Normen. Der Anschluss eines Badheizkörpers (mit oder ohne Elektro-Heizpatrone) an die Warmwasserheizungsanlage darf die freie Ausdehnung vom Heizkörper zum Expansionsgefäß nicht verhindern, auch nicht bei geschlossenem Vorlaufventil. Wird die Schrumpffolien-Verpackung bei Lagerung auf der Baustelle entfernt, kann aufgrund der unkontrollierbaren Einflüsse für die Fertiglackierung keine Gewährleistung übernommen werden.
Artikelbeschreibung

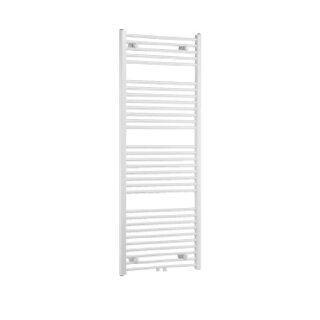

Buderus Badheizkörper Logatrend Therm Direct mit Mittenanschluss 1500x600 mm
Badheizkörper Buderus Logatrend Therm
Direct m für Mittenanschluss.
Moderne, ausgereifte Konstruktion mit
ansprechendem Design und hoher Sicherheit, bestehend aus waagerechten geraden
Präzisions-Stahlrundrohre d: 20 mm mit
senkrechten D-Profilen (30 x 40 mm) verschweißt.
Standardmäßige KTL Beschichtung (kataphoresische Tauchlackierung) für erhöhten Korrosionsschutz. Alle Lackierungen
als Einbrenn-Pulverlackierungen mit hoher Kratz- und Schlagfestigkeit. Eigenschaften der Lackierungen entsprechen
den Anforderungen nach DIN 55 900-2.
Standardfarbe RAL 9016.
Montagefreundlicher Rohranschluss für
Vor- und Rücklauf unten mittig am unten
verlaufenden Rundrohr über G 1/2-Innengewinde für optisch unauffälligen Anschluss zum Beispiel mit Universalanschlussarmatur-Set. Anschlussmaß 50 mm.
Zusätzlich je 2 Rohrleitungsanschlüsse
G 1/2-IG an der Unter- und Oberseite jeweils rechts/links für konventionelle
Anschlussart.
Lieferung inklusive Wandkonsolen-Set in
Radiatorfarbe, Entlüftungsstopfen G 1/2
vernickelt und drehbar sowie Montageanleitung verpackt m. 4 Kunststoff-Schutzkanten und dicke Nylonfolie.
Zertifiziert nach ISO 9001:2000 und CEkonform.
Als Zusatzheizung ist auch der optionale
Einbau einer Elektro-Heizpatrone möglich.
Typ: Betriebsdruck max: bei 75/65/20 C (Norm): 857 W
bei 70/55/20 C: 694 W
bei 70/55/24 C: 611 W
bei 55/45/20 C: 449 W
bei 55/45/24 C: 374 W
Bauhöhe: 1500 mm
Bautiefe: 30 mm
Baulänge: 600 mm
| Bauhöhe: |
1500mm |
| Baulänge/-breite: |
600mm |
| Bautiefe: |
30mm |
| Typ: |
Betriebsdruck max: bei 75/65/20 C (Norm): 857 W |
