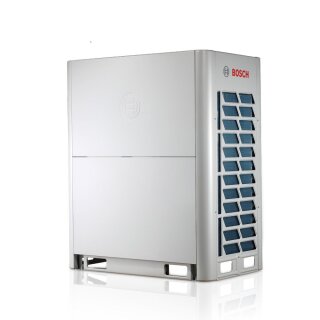

VRF Außeneinheit 45kW - Wärmerückgewinn Full DC-Inverter, Typ AF6300A 45 C-3

AF6300A 45 C-3 Full DC-Inverter, Typ AF6300A 45 C-3

Auslaufmodell – Nur noch wenige in verschiedenen PLZ verfügbar.

Gerne können Sie vorab telefonisch anfragen!

VRF Außeneinheit Typ AF6300A 45 C-3 als Wärme-Rückgewinnungs-Anlage zum gleich-
zeitigen Kühlen und Heizen unterschiedlicher Räume. Für dieses System ist
grundsätzlich das Zubehör "SBOX" notwendig.
Nominelle Kälteleistung 45,0 kW.
Am Einzelgerät dieser Leistung ist der Anschluss von max. 52 Inneneinheiten möglich.
-
Für den Aufbau größerer Leistungen kann diese Geräteserie in einer Kaskade von
max. 3 Geräten aufgebaut werden bis max. 150 kW mit der Möglichkeit max. 64 In-
nengeräte anzuschließen.
-
GERÄTEAUFBAU
- Voll-DC-Inverter-Kompressor mit Dampfeinspritzung
- Wärmetauscher in wasserabweisender "Blue Fin" Technologie zur Reduzierung
von Vereisung. Speziell profilierte Aluminium-Lamellen und ein kunststoff-
beschichteter Oberflächenschutz verlängert die Nutzungsdauer der Einheit,
schützt vor Korrosion, saurem Regen und salzhaltiger Luft
- 2-stufiger Wärmetauscher als sekundärer Kühler ermöglicht hohe Energieef-
fizienz und bessere Kältemittelverteilung
- Ventilator in patentierter 3- und 4- Rotorblatt Struktur sorgt für eine gleichmäßige Schallemission
- Antivibrations-Technologie für niedrigen Geräuschpegel
- Automatischer Neustart nach Stromausfall
- Automatische Erkennung und Adressierung der Inneneinheiten über das Bus System
- Öl-Kontroll-Technologie mit dynamischem Öl Balance System und Öl-Rück-
lauf Modus
- Anschluss an eine außenliegende Kontrollbox möglich für einfaches Auslesen von Systemdaten
- Hauptplatine wird über einen mehrkanaligen Kühlkreislauf gekühlt, der einen
zuverlässigen Betrieb bei hohen Umgebungstemperaturen gewährleistet
- Integrierte Moduleinheit mit pulverbeschichtetem, verzinktem und wetterfes-
tem Stahlgehäuse zur Außenaufstellung
-
MANAGEMENT INDIVIDUELLER FUNKTIONEN
- 11 verschiedene Einstellungsmöglichkeiten für geräuschreduzierten Betrieb
z.B. Nacht-Ruhe-Modus, den Ruhe-Modus und den Super-Ruhe-Modus
- Selbstreinigungsfunktionen zur Staub und Schneereinigung für eine lange Le-
bensdauer sowie geringen Wartungsaufwand
- Betriebsmodi mit verschiedenen Einstellungen und Prioritäten: Auto-,
Kühl-, Heizen-, VIP-, Voting-, nur Heizen oder auch nur Kühlen
- Möglichkeit zur selbstständigen Kältemittelfüllung während der Installation
inklusive automatischem KältemittelCheck
- Sequenzstart: Automatischer Laufzeit-Ausgleich zwischen den Modulen
- Check-Box für das Auslesen von Anlagendaten
- Intelligentes Enteisungsprogramm zur schnellen Bereitstellung von Wärme
-
SELBSTDIAGNOSE-FUNKTION UND DATEN-BACKUP
Die Betriebszustände u. Prozessparameter werden gespeichert und bei Bedarf über
das Diagnose Tool angezeigt für eine effektive Systempflege und Wartung.
-
BACK-UP FUNKTION
Bei Fehlern in einem Modul einer 2- oder 3-Modul Kaskade kann dieses Modul deak-
tiviert werden. Die restlichen Module sorgen dann für die notwendige Versorgung.
-
ZERTIFIZIERUNGEN
- CE Konformitätserklärung
- EUROVENT zertifiziert
----------------------------------------
TECHNISCHE DATEN AF6300A 45 C-3
----------------------------------------
KÜHLEN
Leistungsverhältnis (Ratio) Innen- zur Außeneinheit 100 %
- Kälteleistung: 45,0 kW
- Energieverbrauch: 17,4 kW
-
NENNLEISTUNG NORM-NENNBEDINGUNGEN
KÜHLEN:
SEER: 6,4
ETAs,c: 254,7 %
Raumlufttemperatur: 27 C TK/19 C FK
Außenlufttemperatur: 35 C TK
Referenz Auslegungstemperatur:
35 C TK / 24 C FK
MITTLERES KLIMA
Rohrleitungslänge: 7,5 m
Höhenunterschied: 0 m
-
EINSATZBEREICH:
- Nur Kühlen: -5 C bis +52 C
----------------------------------------
HEIZEN
Leistungsverhältnis (Ratio) Innen- zur Außeneinheit 100 %
- Heizleistung: 45,0 kW
- Energieverbrauch: 12,6 kW
-
NENNLEISTUNG NORM-NENNBEDINGUNGEN HEIZEN:
SCOP: 4,3
ETAs,h: 170,2 %
Raumlufttemperatur: 20 C TK
Außenlufttemperatur: 7 C TK / 6 C FK
Rohrleitungslänge: 7,5 m
Höhenunterschied: 0 m
MITTLERES KLIMA
-
EINSATZBEREICH:
- Nur Heizen: -25 C bis +19 C
-
TK = Trockenkugeltemperatur
FK = Feuchtekugeltemperatur
----------------------------------------
WEITERE TECHNISCHE DATEN:
Betriebsspannung: 380-415 V
Schalldruckpegel: 64 dB(A)
Position 1 m vor der Einheit und 1,3 m
über dem Boden in einer reflexionsarmen Kammer gemessen
Schallleistungspegel: 88 dB(A)
Luftvolumenstrom: 14900 m3/h
Externe statische Pressung:
wählbar 20, 40, 60, 80 Pa
Leistung Innen- zu Außeneinheit:
50 bis max. 200 %
Anschlussleitungen Durchmesser
Gas (Hochdruck): 22,2 mm
Gas (Niederdruck): 28,6 mm
Flüssig: 15,9 mm
-
ABMESSUNGEN UND GEWICHT:
Höhe: 1635 mm
Breite: 1340 mm
Tiefe: 825 mm
Gewicht: 300 kg
-
UMWELTTECHNISCHER HINWEIS:
Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2.088 kgCO2-eq
Füllmenge Kältemittel: 10,0 kg
Füllmenge Kältemittel: 20,88 toCO2-eq
Bauart des Kältekreises:
Nicht hermetisch geschlossen
-
Farbe: Weißaluminium RAL 9006
----------------------------------------
Das Produkt enthält fluorierte Treibhausgase nach Artikel 2(1) der Verord-
nung (EU) 517/2014. Bitte beachten Sie, dass die Installation, Wartung, Instand-
haltung, Reparatur oder Stilllegung nur durch ein zertifiziertes Unternehmen
nach Paragr. 6 ChemKlimaschutzV (Artikel 10 der Verordnung (EU) 517/2014) sowie
durch Personal, welches im Besitz der notwendigen Sachkundenachweise nach Pa-
ragr. 5 ChemKlimaschutzV (Artikel 10 der Verordnung (EU) 517/2014) ist, erfolgen darf.

Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst od. durch eine von Buderus für dieses Produkt qua-
lifizierte und zertifizierte Fachfirma
durchzuführen.

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Auslegungslast im Kühlbetrieb: 45,0 kW
Auslegungslast im Heizbetrieb
bei mittlerem Klima: 24,8 kW
Arbeitszahl im Kühlbetrieb SEER: 6,4
Jahreszeitbedingte Leistungszahl
im Heizbetrieb bei mittlerem
Klima SCOP/A: 4,3
Schallleistungspegel Innen
im Kühlbetrieb: -
Schallleistungspegel Außen
im Kühlbetrieb: 88,0 db(A)
-
----------------------------------------
Hersteller: Bosch Thermotechnik GmbH
Buderus-Artikel-Nr.: 7733701714
