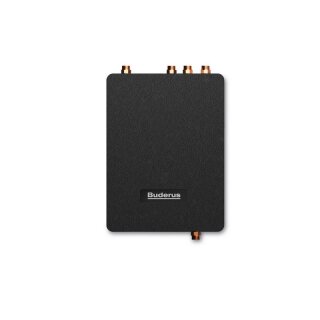

Frischwasserstation Logalux FS20/2 für
die hygienische Warmwasserbereitung im
Durchfluss, bestehend aus:
kupfergelötetem Edelstahl-Plattenwärmetauscher und Hocheffizienzpumpe, Regelmodul MS100 anschlussfertig verdrahtet,
Schwerkraftbremse primärseitig, Temperaturfühler im Vorlauf, Warmwassertemperaturfühler und Volumenstromsensor. 4 Kugelhähne als Absperrung. Wärmeschutz aus
EPP. Zur Wandmontage inklusive Stockschrauben.
Für die Pufferspeichermontage (P(M), PR,
PNR, PRZ und PNRZ) sind SpeichermontageSets erhältlich.
Zubehör:
Zirkulationsstrang mit Pumpe (Hocheffizienzausführung) zum Einbau in die Station.
Die Frischwasserstation ist mit einem
eigenen Regler zur Steuerung der Ladeund Zirkulationspumpe ausgestattet. Die
Durchflussmessung erfolgt über einen
vormontierten Volumenstromsensor. Die
Warmwasseraustrittstemperatur wird über
die Drehzahl der Ladepumpe geregelt. Der
Regler ist mit einem Anschlusskabel ausgestattet.
Ohne Bedieneinheit kann die Warmwassersolltemperatur auf 50 oder 60 Grad C
eingestellt werden.
Die Bedienung kann auch über die Bedieneinheiten Logamatic SC300 (autarke Regelung) oder Logamatic RC310 (Regelsystem
EMS plus) erfolgenach Diese können z. Einstellung der Warmwassertemperatur, eines
Zeitprogrammes für die Zirkulation oder
zur Anzeige von Info-Werten verwendet
werdenach In Verbindung mit den Bedieneinheiten kann sie als Vorwärm-Frischwasserstation eingesetzt werden und es sind
zustätzliche Funktionen (Warmhaltung,
thermische Desinfektion und Störmeldung)
möglich.
Anschlüsse: DN 20 (G 3/4)
Abmessungen
Höhe: 483 mm
Höhe mit Anschlüssen: 532 mm
Breite: 360 mm
Tiefe: 275 mm
Betriebsverhältnisse:
- Heizwasser
Max. Betriebstemperatur: 95 C
Max. Betriebsüberdruck: 3 bar
- Brauchwasser
Max. Betriebstemperatur: 80 C
Max. Betriebsüberdruck: 10 bar
Zapfleistung: 20 l/min
bei primärseitig: 70/34 C
bei sekundärseitig: 10/60 C
Zapfleistung: 28 l/min
bei primärseitig: 60/28 C
bei sekundärseitig: 10/45 C
NL-Zahl (gemäß DIN 4708): 4,6
Gewicht: 10 kg
