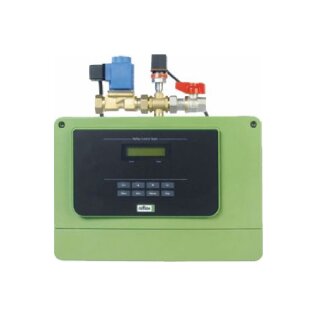

Artikelinfos im DetailReflex Fillcontrol Plus Nachspeisestation zur Funktionsüberwachung der Druckhaltung - 7738315077
Fillcontrol Plus Funktionsüberwachung
der Druckhaltung in geschlossenen Heiz-,
Kühlwassersystemen und kontrollierter
Nachspeisung von Ergänzungswasser und
Füllfunktion bei Erst- und
Wiederbefüllung. Inkl. Kontrollierter
Nachspeisung von Ergänzungswasser bei
Systemdruckunterschreitung, sowie
eigenem Betriebsmodus zur Anlagenerst-
und Wiederbefüllung, mit CE Kennzeichen.
Funktionseinheit bestehend aus
Hydraulikteil und Reflex Control Basic
Steuerungs- und Bedieneinheit. Beides
ist ergonomisch und wartungs- freundlich
zusammen auf einer Konsole für die
Wandmontage montiert. Hydraulik besteht
aus Absperrkugelhahn,
Nachspeisemagnetventil und
elektronischem Drucksensor.Die Reflex
Control Basic Steuerung ist in ein
robustes Kunststoffgehäuse integriert,
in der sowohl die Leistungs- und
Kommunikationselektronik und das
Bedientableau mit schmutzunempfindlicher
Folientastatur untergebracht ist.
Control Basic ist eine vollautomatische
frei parametrierbare
Mikroprozessorsteuerung mit Echtzeituhr,
differenzierendem Fehler- und
Parameterspeicher, zweizeiliger
Klartextanzeige für Systemdruck und
allen relevanten Betriebs- und
Störmeldungen, LED-Anzeige der
Betriebsmodi und allgemeiner
Fehlermeldung. Kommunikationselektronik
bestehend aus: -Schnittstelle RS 485 als
Datenschnittstelle bzw. für den
Anschluss optionaler
Kommunikationskomponenten Ausgang zur
Weiterleitung der Sammelmeldung zur
Auswertung eines Kontaktwasserzählers
zur Funktionsanforderung über externes
Signal Steuereinheit komplett verkabelt
und anschlussfertig nach VDE-
Vorschriften verdrahtet,
Netzanschlusskabel und Schukostecker.
Systemdrucküberwachung und -anzeige mit
Störmeldung bei Mindestdruckunter- und
Maximaldrucküberschreitung. Die
Ansteuerung erfolgt über eine
integrierte Systemdruckauswertung oder
ein externes 230V Signal (z.B. einer
Druckhaltestation), mit automatischer
Unterbrechung und Störmeldung bei
Überschreitung der Laufzeit und/oder der
Zyklenanzahl. Kontrollierte
Nachspeisung, automatische Unterbrechung
und Störmeldung bei Überschreitung der
Laufzeit und/oder der Zyklenanzahl.
Auswertemöglichkeit eines
Kontaktwasserzählers inkl. optional
möglicher Kapazitätsüberwachung von
Ionentauschern in der Nachspeiseleitung.
Dokumentation und Kontrolle des
Gesamtsystems bezüglich o.g. Parameter.
Typ: Plus 1,4
Max. zul. Betriebstemperatur: 90 'C
Max. zul. Betriebsüberdruck: 10 bar
Min. Fließdruck: p 0 + 1,3
Anschluss Eintritt: G 3/4'
Anschluss Austritt: G 1/2'
Anschluss elektrisch: 230V/50Hz
Durchfluss-Kennwert kvs: 1.4 m3/h
Durchfluss-Kennwert kvs: 0.7 m3/h
Max. Höhe: 292 mm
Breite: 340 mm
Tiefe: 270 mm
Gewicht: 2.50 KGM
