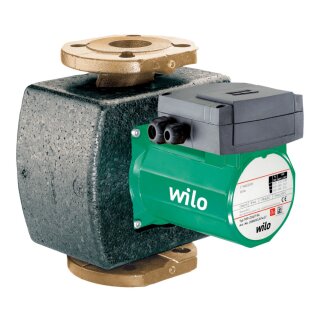

Wilo TOP-Z, 65/10, BL: 340mm, DN65, PN6/10, 3x400V, 700Watt, Rotguss, Zirkulationspumpe - 89205423
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik. Ausschließlich für Trinkwasser geeignet.
Ausstattung und Funktion
- Manuelle Leistungsanpassung mit 3 Drehzahlstufen
- Pumpen mit 1~ Motor: - P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen, P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät
- Pumpen mit 3~ Motor: P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen, P2 ≥ 180W: Motorvollschutz mit integrierter Auslöseelektronik
- Störleuchte
- Kontakt für Sammelstörmeldung
- Drehrichtungskontrollleuchte
- Netzanschluss 3~230V mit optionalem Umschaltstecker
- Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
- Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
- Wärmedämmschalen
- Zusätzliche Funktionen durch nachrüstbares Protect Module C: Störmeldung SSM als potenzialfreier Öffner, Betriebsmeldung SBM als potenzialfreier Schließer, Steuereingang "Vorrang Aus" durch externen potenzialfreien Kontakt (Öffner), Blockiererkennung, Motorvollschutz mit Auslösegerät, Störquittierung
- Doppelpumpenmanagement (zwei Einzelpumpen parallel installiert): Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)
| Hydraulische Daten |
| Maximaler Betriebsdruck PN |
10 bar |
| Förderhöhe bei Qmin H Qmin |
8,7 m |
| Fördermenge max. Qmax |
42,7 m³/h |
| Min. Medientemperatur bei HVAC-Anwendungen Tmin |
0 °C |
| Max. Medientemperatur bei HVAC-Anwendungen Tmax |
80 °C |
| Min. Medientemperatur bei Trinkwasseranwendungen Tmin |
0 |
| Max. Medientemperatur bei Trinkwasseranwendungen Tmax |
80 |
| Max. Medientemperatur bei Trinkwasseranwendungen im Kurzzeitbetrieb 2h Tmax |
110 °C |
| Min. Umgebungstemperatur Tmin |
0 °C |
| Max. Umgebungstemperatur Tmax |
40 °C |
| Max. zulässige Wassergesamthärte |
3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6) |
| Motordaten |
| Netzanschluss |
3~400 V, 50 Hz |
| Motornennleistung P2 |
700 W |
| Nennstrom IN |
2,42 A |
| Drehzahl max. nmax |
2850 1/min |
| Leistungsaufnahme P1 min |
515 W |
| Leistungsaufnahme P1 max |
1050 W |
| Störaussendung |
EN 61000-6-3 |
| Störfestigkeit |
EN 61000-6-2 |
| Schutzart Motor |
IPX4D |
| Isolationsklasse |
H |
| Kabelverschraubung |
2 x PG13.5 |
| Motorschutz |
Externer Motorschutz WSK |
| Werkstoffe |
| Pumpengehäuse |
Bronze, CC499K |
| Laufrad |
PPE-GF30 |
| Welle |
Edelstahl |
| Lager |
Kohle, kunstharzimprägniert |
| Einbaumaße |
| Saugseitiger Rohranschluss DNs |
DN 65 |
| Druckseitiger Rohranschluss DNd |
DN 65 |
| Baulänge l0 |
340 mm |
| Bestellinformationen |
| Fabrikat |
Wilo |
| Produktbezeichnung |
TOP-Z 65/10 (3~400 V, PN 6/10, RG) |
| Gewicht netto ca. m |
28,3 kg |
| Artikelnummer |
2175528 |
