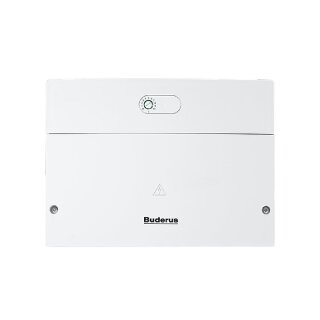

Buderus Modul SM200 V3
Solar-/Ladef.-Modul f.Logamatic EMS plus
Modul zum Einsatz im Regelsystem Logama-
tic EMS plus, zum Betrieb komplexe So-
laranlage, Speicherladesystem oder Puf-
ferspeicherumladung. Auswahl der Modul-
funktion über Adress-Kodierschalter und
Auswahl der Bedieneinheit:
- Solarbetrieb mit RC300 = Modul SM200
Adr. 1
- Solarbetrieb mit SC300 (autark) = Mo-
dul SM200 Adr. 10
- Speicherladesystem mit RC300 = Modul
SM200 Adr. 7
- Autarke Pufferspeicherumladung mit
SC300 (äSAT-VWS") = Modul SM200 Adr. 8
-
Beschreibung Solarfunktion (SM200 Adres-
se 1 oder 10):
- Solarmodul für komplexe Solaranlagen
zur Warmwasserbereitung und Heizungs-
unterstützung bzw. weiteren solaren
Anlagensystemen mit bis zu 3 solaren
Verbrauchern, zwei Kollektorfeldern,
etc.
- Zum Einsatz im Regelsystem Logamatic
EMS plus, zur Wandmontage (alternativ
auch integriert in Solarstation KS0110
erhältlich)
- Komfortable Bedienung mit grafischer
Hydraulik-Auswahl über System-Bedien-
einheit RC300 oder Solar-Autarkregler
SC300
-
Funktionsumfang:
- Regelung einer Solaranlage mit bis zu
3 solaren Verbrauchern
- Automatische Funktionskontrolle Solar:
Anzeige von Störmeldung bei z.B.: Füh-
ler defekt, Luft im Solarsystem, So-
larpumpe defekt
- Umschaltung zwischen 2 solaren Ver-
brauchern über Pumpe oder Ventil, Um-
schaltung auf 3 solare Verbraucher
über Ventil
- Variable Ansteuerung der Solarpumpen
über PWM-Signal oder 0-10 V
- Optimierte Ausnutzung Solarertrag bei
Warmwasser. Berücksichtigung passiver
Solarertrag durch große Fensterflä-
chen. Reduziertes Nachheizen durch Be-
wertung des solaren Ertrages sowie der
solar erwärmten Kapazität d. Speichers
und ggf. Absenkung der jeweiligen
Sollwerte
- Optimierte Beladung von Thermosiphon-
Speichern (Double-Match-Flow)
- Vakuum-Röhren-Funktion (Pumpenkick)
- Gemeinsame Bedieneinheit RC300 f. Wär-
meerzeuger und Solaranlage mit großem
grafikfähigen u. hinterleuchtetem LCD-
Display mit vorprogrammierten Anlagen-
piktogrammen. Alternativ Solar-Autark-
regler SC300.
- Externer Wärmetauscher im Kollektor-
kreis mit separater Pumpenansteuerung
Primär- und Sekundärpumpe
- Überwachung tägliche Aufheizung 60 C
(bei Regelung Warmwasser über separa-
tes Modul MM50/MM100) und thermische
Desinfektion mit Umlade- oder Um-
schichtpumpe
- Anzeige solarer Ertrag über interne
Ertragserfassung oder über zusätzli-
ches Wärmemengenzubehör
- 8 NTC-Fühlereingänge, 2 Ausgänge PWM/
0-10 V, 3 Pumpenausgänge 230 V, 2 Aus-
gänge Umschaltventil bzw. 3-Wege-Ven-
til, 2 Eingänge Wärmemengenzähler
-
In Verbindung mit zusätzlichen Fühlern
und/oder 3-Wege-Umschaltventilen sind
hydraulikabhängig verschiedene Funktio-
nen wählbar, z.B.
- Speicher mit einstellbarem Vorrang/
Nachrang
- Speicher-Umschaltung über zusätzliche
Solarpumpe (2 Verbraucher) oder Ventil
(3 Verbraucher)
- Schwimmbadfunktion
- Zweites Kollektorfeld (Ost/West-Rege-
lung)
- Solare Heizungsunterstützung mit ge-
mischter Vorlauftemperaturregelung.
Bei Anlagen mit einem Heizkreis kann
ein Heizkreis-Mischer entfallen (Pre-
mix Control)
- Umladung von solarerwärmten Vorwärm-
speicher in Bereitschaftsspeicher
- Umladung von solarerwärmten Puffer-
speicher in Bereitschaftsspeicher mit
internem Wärmetauscher
-
Besondere Planungshinweise
- In Verbindung mit EMS-Wärmeerzeuger,
Modul nur mit Bedieneinheit RC300,
max. 1 Modul pro Anlage
- Erweiterung mit 1 Solarmodul SM100 je
nach Anlagenhydraulik erforderlich/
möglich
- Nicht kombinierbar mit Solarmodul
SM50/MM10/SM10/WM10/RC30/RC35
----------------------------------------
Beschreibung Speicherladesystem (SM200
Adresse 7):
- Modul für Warmwasser-Speicherladesys-
tem zum Einsatz im Regelsystem EMS
plus
- Komfortable Bedienung und Betriebsin-
fos über System-Bedieneinheit RC300
- Kombination mit modulierenden Hochef-
fizienzpumpen bzw. externem Wärmetau-
scher Logalux SLP (nicht für Wärme-
tauscher Logalux LAP)
-
Funktionsumfang:
- Variable Ansteuerung von Primär- und
Sekundärpumpe (mittels PWM-Signal).
Anpassung des Volumenstroms primär und
sekundär über Sollwertabweichung der
Wärmetauschertemperatur
- Gemeinsame System-Bedieneinheit RC300
für Wärmeerzeuger und Ladesystem mit
großem, grafikfähigem und hinterleuch-
tetem LCD-Display für Inbetriebnahme
und Betrieb des Ladesystems
- Warmwasser-Sollwert, -Zeitprogramm und
-hysterese einstellbar
- Getrennte Fühler für Einschalten Lade-
system (Speicher mitte), Ausschalten
Ladesystem (Speicher unten) und Pum-
penmodulation (Sekundärseite Wärmetau-
scher)
- Verkalkungsschutzfunktion für Wärme-
tauscher
- Pumpennachlauf für Restenergienutzung
- Frostschutzfunktion
- Zirkulationspumpe mit eigenem Zeitka-
nal
- Optional thermische Desinfektion täg-
lich oder 1 x wöchentlich aktivierbar
- 3 NTC-Fühlereingänge, 2 Ausgänge PWM/
0-10 V für Hocheffizienzpumpen, 3 Pum-
penausgänge 230 V
-
Besondere Planungshinweise:
- Ausschließlich geeignet für die Kombi-
nation mit modulierenden Hocheffizi-
enzpumpen (PWM)
- In Verbindung mit EMS Wärmeerzeuger,
Modul nur mit Bedieneinheit RC300,
max. 1 Modul SM200 mit Adresse 7 pro
Anlage
- Hydraulik- und Regelungsdetails siehe
Planungsunterlagen oder Installations-
anleitung SM200
- SM200 Funktion Ladesystem (Adresse 7)
unabhängig von SM200 mit Solarfunktion
(Adresse 1) einsetzbar
- SM200 Adresse 7 mit RC300 bedienbar
(nicht kombinierbar mit Autarkregler
SC300)
- Primärseitige Volumenstromregelung
ausschließlich über modulierende Pumpe
(nicht möglich über 3-Wege-Ventil)
Lieferumfang SM200:
- 1 Modul SM200 mit Montagematerial
- 1 Speichertemperaturfühler
- 1 Kollektortemperaturfühler (hier:
ohne Verwendung)
- Technische Unterlagen
Benötigtes Zubehör:
- 1 Speichertemperaturfühler (1 Wärme-
tauscherfühler ist im Lieferumfang
Logalux SLP enthalten)
Montage:
- Modul SM200 zur Wandmontage oder in-
terne Montage in Logalux SLP oder auf
Hutschiene
- Codierte und farblich gekennzeichnete
Anschlussstecker
- Interne Kommunikation über EMS plus-
Datenbus
- Definition d. Funktion des Moduls über
Adresscodierschalter: Adresse 7 für
Ladesystem Systemvoraussetzungen
- Öl- od. Gaswärmeerzeuger mit Regelsys-
tem EMS plus (nicht geeignet für Wär-
mepumpen mit Regelsystem EMS plus)
- RC300 ab Version NF11.07
- Zur Nachrüstung: SM200 ab V3 bzw. ab
Software Version NF25.03 erforderlich
----------------------------------------
Beschreibung Pufferspeicherumladung
("SAT-VWS", SM200 Adresse 8):
Regelung der Umladung vom Puffer- zum
Vorwärmspeicher zur Einbindung solarer
Wärme in die Trinkwassererwärmung unab-
hängig von der nachfolgenden konventio-
nellen Trinkwassererwärmung, für Groß-
anlagen gemäß DVGW-Arbeitsblatt W551
- Steuerung der Primärpumpe
- Steuerung der Sekundärpumpe
- Steuerung der Pumpe für die Anti-Le-
gionellen-Schaltung mit Zeitschalt-
programm
Der Vorwärmspeicher muss einmal am Tag
auf 60 C aufgeheizt werden. Damit dies
über eine Umwälzung gewährleistet werden
kann, muss der Bereitschaftsspeicher in
dieser Zeit mindestens 60 C warm und die
Trinkwassererwärmung aktiv sein.
----------------------------------------
Technische Daten Modul SM200:
- Abmessungen B/H/T (mm) 246/184/61
- Sicherung (V/AT) 230/5
- BUS-Schnittstelle EMS plus
- Maximale Leistungsabgabe pro Pumpe /
Stellglied (W) 250 (Hocheffizienzpum-
pen zulässig, max. 40 A/ms)
- Pumpenmodulation Solar-Hocheffizienz-
pumpe PWM / 0-10 V
- Schutzart bei Wandmontage IP 44
-
Buderus-Artikel-Nr.: 7738110115
