- Solarmodul für Anlagen mit Regelsystem EMS plus
- Für Solaranlagen mit einem Verbraucher
- Nachladeoptimierung durch reduzierte Nachheizung von Warmwasserspeichern
- Funktion Wärmemengenzählung (rechnerisch oder in Verbindung mit Zubehör WMZ1.2)
- Ein Kollektorfühler und ein Speicherfühler im Lieferumfang
Beschreibung

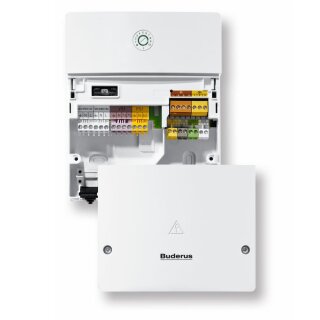

Artikelinfos im DetailBuderus/Bosch Solarmodul SM100 für Solaranlagen zur Trinkwassererwärmung mit Regelsystem Logamatic EMS plus - 7738101068
Solarmodul für Solaranlagen zur Trink-
wassererwärmung. Zum Einsatz im Regel-
system Logamatic EMS plus zur Wandmon-
tage. Komfortable Bedienung mit grafi-
scher Hydraulik-Auswahl und -Anzeige
über Bedieneinheit BC400, RC310 oder
RC200.
-
3 NTC-Fühlereingänge:
- 1 Ausgang PWM/0-10 V
- 2 Pumpenausgänge 230 V
- 1 Eingang Wärmemengenzähler
-
Funktionsumfang:
- Regelung einer Solaranlage zur Warm-
wasserbereitung
- Solare Optimierung zur Ausnutzung So-
larertrag bei Warmwasser. Berücksich-
tigung des passiven Solarertrags durch
die großen Fensterflächen. Reduziertes
Nachheizen durch Bewertung des solaren
Ertrages und der solar erwärmten Kapa-
zität des Speichers und ggfs. Absen-
kung der jeweiligen Sollwerte
- Variable Ansteuerung der Solarpumpe
über PWM-Signal oder 0-10 V
- Vakuum-Röhren-Funktion (Pumpenkick)
- Gemeinsame Bedieneinheit RC300 bzw.
RC200 für Wärmeerzeuger und Solaranla-
ge
- In Verbindung mit BC400/RC310 großes
grafikfähiges und hinterleuchtetes
LCD-Display mit vorprogrammierten An-
lagenpiktogrammen inkl. Anzeige von
Betriebszuständen
- Einfache automatische Erkennung der
angeschlossenen Komponenten mit Konfi-
gurationsvorschlag
- Externer Wärmetauscher im Kollektor-
kreis mit separater Pumpenansteuerung
Primär- und Sekundärpumpe über Bedien-
einheit BC400/RC310
- Umladung v. Vorwärmspeicher in Bereit-
schaftsspeicher über Bedieneinheit
RC300
- Thermische Desinfektion mit Umlade-
pumpe
- Anzeigemöglichkeit solarer Ertrag über
interne Ertragserfassung oder über zu-
sätzliches Wärmemengenzubehör
-
Besondere Planungshinweise:
- Max. 1 Modul pro Anlage
- Nicht kombinierbar mit Solarmodul SM50
und Modulen MM10, SM10, WM10
-
Montage:
- Modul zur Wandmontage oder auf Hut-
schiene
- Codierte und farblich gekennzeichnete
Anschlussstecker
- Kommunikation über EMS-Datenbus
-
Lieferumfang:
- 1 Modul SM100 mit Klemmenabdeckung,
Wandsockel, Anschlusskabel und Monta-
gematerial
- 1 Speichertemperaturfühler Typ NTC10K
- 1 Kollektortemperaturfühler Typ NTC20K
- Installationsanleitung
-
Optionales Zubehör:
- Solarpumpe standard oder Solar-Hochef-
fizienzpumpe (elektronisch geregelt
über PWM oder 0-10V)
- Zusätzlich für externen Wärmetauscher:
Wärmetauscherpumpe und Vorlauftempera-
turfühler FV/FZ am Wärmetauscher
- Zusätzlich für Umladesystem:
Speicherumladepumpe
- Zusätzlich für die thermische Desin-
fektion: Umladepumpe
-
Anwendbar in allen Heizungsanlagen mit
Regelsystem EMS plus.
Nicht zugelassen für EMS plus sind die
Produktserien GB112, GB132, GB135,
GB142, GB152.
-
Buderus-Artikelnummer: 7738101068
Technische Daten
Produkttyp: SM100
Farbe: Weiß
Min. Umgebungstemperatur: 0 °C
Max. Umgebungstemperatur: 60 °C
BUS-Protokoll: EMS2
Nennspannung: 230 V
Elektrische Frequenz: 50 Hz
Schutzart (EN 60529): IP44
Schutzklasse (EN 61140): I
Elektrische Leistungsaufnahme: 5 W
Stromverbrauch im Standby-Betrieb: <1W
Max. Schaltstrom für Pumpensteuerung: 1,7 A
Absicherung intern: 5 A
Bruttogewicht: 1,05 kg
Nettogewicht: 0,905 kg
