- System ESBE
- Max. Betriebstemperatur 110 °C
- Rücklauf links oder rechts vertauschbar
- Gehäuse, Welle und Segment Messing
- O-Ring-Dichtung
Beschreibung

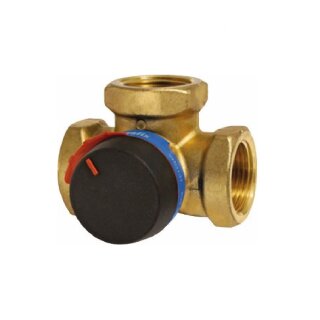

Artikelinfos im DetailBuderus/Bosch Logafix 3-Wege-Mischer VRG131, PN10, DN25, Rp 1", kVS 10 m³/h - 7747204971
Logafix 3-Wege Mischer Serie VRG131
mit dreh- und wendbarem Skalenschild für
unterschiedliche Einbausituationen und
Symbolmarkierungen an den Anschlüssen.
Druckstufe PN 10, Mediumtemperatur in
Grad Celsius: max. (kontinuierlich)
110 / max. (vorübergehend) 130 / min.
-10, Leckrate in % vom Durchfluss bei
Differenzdruck 100 kPa: Mischen < 0.05%
/ Verteilen < 0.02%, max. Differenz-
druckabfall in kPa: Mischen 100 / Ver-
teilen 200, Schließdruck 200 kPa,
Durchflusskoeffizient Kv/Kvmin A-AB 100,
Material: Mischergehäuse Messing / Ven-
tileinsatz Messing, Welle und Lager-
buchse PPS Komposit / O-Ringe EPDM.
-
Ausführung VRG131,
DN25, Kvs 10 m3/h, Innengewinde gemäß
EN 10226-1 Rp 1", erforderlicher Dreh-
moment bei Nenndruck kleiner 3 Nm.
Technische Daten
Geeignet für Medium: Heizwasser
Material: Messing
Ventilausführung: 3-Wege-Mischventil
Durchflusskoeffizent (kv): 10 m³/h
Max. Betriebstemperatur: 110 °C
Nenndruck: 10 PN
Anschluss für Heizungsvorlauf/-Rücklauf: DN25
Gasanschluss: N/A Zoll
Bruttogewicht: 0,77 kg
Nettogewicht: 0,70 kg
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
