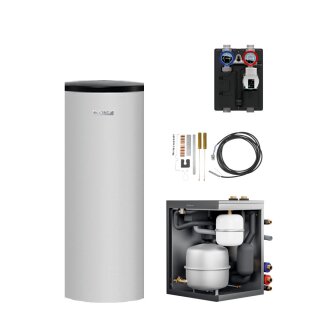

Buderus Erweiterungs-Paket Logaflow M HB120 für KB192i/KB195i, Hydraulikbox HB120, WW-Speicher SU200.5 S-A, Heizkreis-Set HS25/4 BU (ungemischt), Speicherfühler-Set - 7739622829
Buderus Logaplus-Modul-Paket, bestehend
aus:
----------------------------------------
Logaflow HB120
Logaflow HB120 ist eine werkseitig vor-
montierte Einheit von Systemzubehören in
einem Produktgehäuse.
Geeignet für Anwendungen bis max. 25 kW
im Ein-/Zweifamilienhaus.
-
Inhalt Logaflow HB120:
- Luftabscheider 1"
- Magnetit-/Schlammabscheider 1"
- Nachfüllkombination NFK.2
- Vollentsalzung VES PK2000
- MAG 35 Liter Heizung mit Kappenventil
- MAG 8 Liter Trinkwasser
- 1/2" Sicherheitsventil Trinkwasser
-
Durch die drehbare Anschlussverrohrung
ist eine flexible Links- oder Rechts-
aufstellung zum Wärmeerzeuger möglich.
Für eine kompakte Systemeinbindung der
Logaflow HB120 gibt es für ausgewählte
Buderus Wärmeerzeuger optimierte Ver-
bindungs-Sets als Zubehör.
Für die Wärmeverteilung können bis zu
2 Heizkreis-Sets HS/HSM mit HKV 2/25/25
(KB192i.2) oder WHY/HKV 2/25/25
(GB192i.2) installationsfreundlich auf-
gesetzt und ohne zusätzliche Befesti-
gungsbohrungen verschraubt werden.
-
Optisch ist das ansprechende Design auf
die kombinierbaren Buderus Produkte ab-
gestimmt.
-
Das Gesamtkonzept reduziert den Zeitauf-
wand für Planung, Einlagerung, Einbrin-
gung und Installation der erforderlichen
Systemzubehöre auf ein Minimum und ver-
meidet zusätzlich Installationsfehler.
Mit der eingesparten Installationszeit
kann das nächste Projekt bereits früher
gestartet werden.
-
Abmessungen
Breite: 600 mm
Höhe: 860 mm
Tiefe: 684 mm
Gewicht (Brutto/Netto): 66 kg / 53 kg
----------------------------------------
Warmwasserspeicher Logalux SU200.5 S-A
in stehender, zylindrischer Stahlblech-
ausführung einschließlich Reinigungsöff-
nung oben. Mit eingeschweißtem, bis in
den unteren Speicherboden wendelförmig
gebogenem Glattrohr-Wärmetauscher sowie
höhenverstellbaren Aufstellfüßen. Alle
warmwasserberührten Speicherinnenflä-
chen mit Buderus-Thermoglasur DUOCLEAN
plus, korrosionsbeständig n. DIN 4753-3
und zur Vervollständigung des kathodi-
schen Korrosionsschutzes mit Magnesium-
anode.
Wärmeschutz aus 75 mm Polyurethan-/EPS-
Hartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (silber).
-
Speicherinhalt: 196 l
Leist.-Kennzahl bei 60 C: 4,2
Dauerleistung: 31,5 kW
bei Vorlauftemperatur: 80 C
bei Speichertemperatur: 45 C
Heizwasserbedarf: 2,6 m3/h
Druckverlust: 82 mbar
Abmessungen
Durchmesser: 600 mm
Höhe: 1550 mm
Gewicht: 88 kg
Wärmetauscherfläche: 0,9 m2
Max. Betriebstemperatur
warmwasserseitig: 95 C
heizwasserseitig: 160 C
Max. Betriebsüberdruck
warmwasserseitig: 10 bar
heizwasserseitig: 16 bar
----------------------------------------
Set mit Fühler zur Warmwasserbereitung
für das Regelsystem Logamatic EMS plus,
4000 und 5000.
- Fühler NTC 10K mit 6 mm Durchmesser
(Kabellänge 3 m) sowie Anschluss-
stecker
- Zwei 1/4-Kreis-Blindsegmente u. Spann-
feder für Speicher mit Tauchhülsen
(19,5 mm Innendurchmesser bzw. 3/4")
----------------------------------------
Buderus Heizkreis-Schnellmontage-Set für
1 Heizkreis ohne Mischer DN25 mit Strom-
sparpumpe, stufenlos elektronisch gere-
gelt, Förderhöhe 4 m, mit Anschlusskabel
und steckerfertiger Verbindung zum Bude-
rus Regelgerät. Rückschlagventil, Kugel-
hahn-/Thermometer-Kombination im Vor-
und Rücklauf, komplett mit hochwertigen
EPP Wärmedämmschalen schwarz.
Geeignet für Frostschutzmittel < 50%.
----------------------------------------
Buderus-Artikel-Nr.: 7739622829
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
