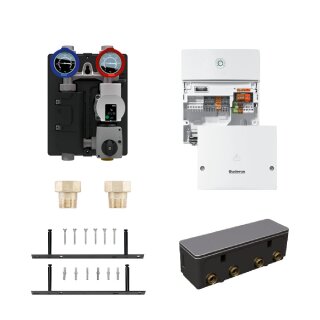

Buderus Heizkreis-Paket Logaplus HKS 6, Heizkreis-Set HSM20/6 (gemischt), Heizkreismodul MM100, Heizkreisverteiler HKV 2/25/25 V2, Wandmontage-Set WMS 2, Anschluss-Set AS HKV25/HS/HSM25 - 7739617018
Bestehend aus:
Buderus Heizkreis-Set HSM20/6 BU Heizkr.-Set gemischt Kvs 6,3 6m Pumpe
Buderus Heizkreis-Schnellmontage-Set für
1 Heizkreis mit Mischer DN 20 mit Strom-
sparpumpe, stufenlos elektronisch gere-
gelt, Förderhöhe 6 m, mit Anschlusskabel
und steckerfertiger Verbindung zum Bude-
rus Regelgerät. Rückschlagventil, Kugel-
hahn-/Thermometer-Kombination im Vor-
und Rücklauf, 3-Wege-Mischer mit Stell-
motor werkseitig montiert, komplett mit
hochwertigen EPP Wärmedämmschalen
schwarz.
Geeignet für Frostschutzmittel < 50%.
-
Abmessungen
Höhe: 364 mm
Breite: 290 mm
Tiefe: 190 mm
Kvs-Wert-Mischer: 6,3 m3/h
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 8718599203
Buderus Modul MM100 Heizkreismodul für Logamatic EMS plus
Heizkreismodul MM100 für die Funktionen
Heizen/Kühlen/Warmwasser zum Einsatz im
Regelsystem Logamatic EMS plus.
Die Funktion des Moduls ist über den
Adresscodierschalter sowie über die Be-
dieneinheiten RC310, HMC310, BC400 oder
RC200 einstellbar.
-
Funktionsumfang bei MM100 Adressschalter
Stellung 1-4:
Regelung eines Heiz-/Kühlkreises mit
Pumpe (PC1), Mischer (VC1, optional),
Vorlauftemperaturfühler (TC1, optional),
Temperaturwächter (MC1, Fußbodenhei-
zung), Taupunktwächter (Wärmepumpe mit
Kühlfunktion, MD1) sowie einem Weichen-
fühler (T0, optional).
Zeitprogramm einstellbar (RC310, BC400:
2 Programme, RC200: 1 Programm). Mit
RC310/BC400/RC200: Regelungsart ein-
stellbar ("witterungsgeführt"/"raumge-
führt"). Alternativ mit BC400 "einzel-
raumgeführt". Alternativ bei Gas-/Öl-
Wärmeerzeugern Regelungsart "konstant"
mit Wärmeanforderung über Schaltkontakt.
Frostschutz, Nachtabsenkung, Sommer-Win-
terumschaltung einstellbar.
-
Alternativ:
Funktionsumfang bei MM100 Adressschalter
Stellung 9 oder 10 (nur mit Gas/Öl):
Regelung eines Speicherladekreis mit
Speicherladepumpe (PC1), Zirkulations-
pumpe (VC1) und einem Weichenfühler (T0,
optional) sowie eigenem Zeitprogramm für
Warmwasser und Zirkulation.
Erforderlich für
- die Solarfunktion "Überwachung tägli-
che Aufheizung 60 C" oder
- wenn der Start der Speicherladepumpe
erst erfolgen darf bei Kesseltempera-
tur > Speichertemperatur
- wenn zusätzlich zum normalen Warmwas-
sertemperaturniveau ein reduziertes
Temperaturniveau erforderlich ist oder
-
Alternativ:
Funktionsumfang bei MM100 Adressschalter
Stellung 10 (nur mit Gas/Öl):
Regelung eines zweiten Speicherladekreis
(zusätzlich zu Speicher 1) mit getrenn-
ter Speicherladepumpe (PC1), Speicher-
temperaturfühler (TC1) und Zirkulations-
pumpe (VC1) sowie eigenem Zeitprogramm
für Warmwasser und Zirkulation.
-
Weitere Merkmale:
- Anschlussmöglichkeit Temperaturwächter
TB1 für Fußbodenheizung, Überwachung
und Störmeldung bei Auslösung
- Auswahl Pumpenbetrieb über geschalte-
tes 230 V Signal oder alternativ Dau-
ersignal 230 V und zusätzlicher poten-
zialfreier Start-/Stop-Kontakt im Mo-
dul
- Alarmeingang Pumpenstörung (potenzial-
frei)
- Geeignet für Anschluss Hocheffizienz-
pumpe
- Einfache automatische Erkennung der
angeschlossenen Komponenten mit Kon-
figurationsvorschlag sowie Bedienung
über BC400/RC310/RC200
- Interne Kommunikation über EMS Daten-
bus
Besondere Planungshinweise:
- In Verbindung mit System-Bedieneinheit
BC400/RC310 max. 6 Module pro Anlage
(4 x Heizkreis mit Mischer + 2 x Warm-
wasser)
- In Verbindung mit Bedieneinheit RC200
max. 1 Modul pro Anlage (1 Heizkreis
mit Mischer)
- In Verbindung mit Wärmepumpe max. 4
Module pro Anlage (4 x Heizkreis)
- Nicht kombinierbar mit Modulen MM10/
SM10/WM10
-
Montage
- Modul, falls im Gerät möglich zur ge-
räteinternen Montage, alternativ zur
Wandmontage oder auf Hutschiene
- Codierte und farblich gekennzeichnete
Anschlussstecker
- Kommunikation über EMS-Datenbus
-
Lieferumfang:
- 1 Modul MM100 mit Klemmenabdeckung und
Wandsockel, Anschlussstecker, Zugent-
lastungen für Anschlusskabel und Mon-
tagematerial
- 1 Vorlauftemperaturfühler 9 mm
- Installationsanleitung
-
Optionales Zubehör:
- Speicherfühler-Set inklusive Warmwas-
ser-Temperaturfühler 6 oder 9 mm
- Weichenfühler 6 oder 9 mm
- Anlegethermostat TB1 zur Absicherung
einer Fußbodenheizung
-
Buderus-Artikelnummer: 7738113391
Buderus HKV 2/25/25 V2 Heizkreisverteiler DN25 2 HK
Heizkreisverteiler mit übereinanderlie-
genden Vor- und Rücklaufverteiler-Kam-
mern aus Stahl, komplett mit Wärmedämm-
schalen zum direkten Anschluss der Heiz-
kreis-Sets HS/HSM.
Anschlussmaß
oben: DN 25
unten: G 1 1/4
Abmessungen
Breite: 580 mm
Höhe: 180 mm
Tiefe: 190 mm
Buderus Artikelnummer: 8718599203
Buderus Wandmontage-Set WMS 2 für 2 Heizkreise
Wandhalterung und Befestigungsmaterial
für die Wandmontage von 2 Heizkreis-Set.
Buderus Artikelnummer: 67900471
Buderus Anschluss-Set AS HKV25, HS/HSM25
Zum Anschluss eines Heizkreisverteiler
DN25, bestehend aus:
Überwurfmutter G 1 1/4
Einlegeteil R1 x 35
Dichtung D27 x 38 x 2
Buderus Artikelnummer: 5354210
