Buderus WSW196i.2-12 T180 Wärmepumpen-Paket Logaplus WSW196 T1, integr. Edelstahl-Warmwasserspeicher 180L, Funkmodul MX400, Fernbedienung RC220 - 7739619541

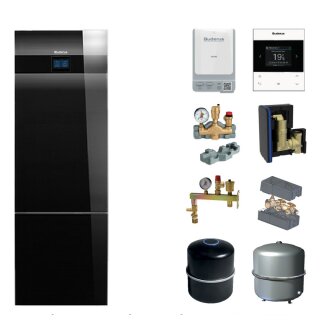

Paket bestehend aus:
- WSW196i.2-12 T180
- Sole Großentlüfter DN32
- Solebefülleinrichtung DN25
- Solepaket 6-17 kW
- Ausdehnungsgefäß BU-H 50 l, silber
- Logafix Kappenventil MS 3/4x3/4
- Kesselsicherheitsgruppe 1", Manometer
- Bedieneinheit RC220
- LAN- und Funkmodul MX400 und Halter
----------------------------------------
Sole/Wasser-Wärmepumpe für die Innenauf-
stellung mit integriertem 180 L Edel-
stahl-Warmwasserspeicher.
Hocheffiziente Invertersteuerung für
modulierende Betriebsweise.
Besonders leise Wärmepumpe, Aufstellung
auch im Hauswirtschaftsraum möglich.
Hochwertiges Design der Verkleidung mit
Front in schwarzem Titanium Design.
- Inkl. Absperrarmatur mit Partikelfil-
ter und Magnetitanzeige für die Hei-
zungsanlage
- Inkl. Außentemperatur- und Vorlauffüh-
ler
- Inkl. LAN- und Funkmodul MX400 und
Halter
- Inkl. Internetschnittstelle
- Inkl. integrierter, hocheffizienter
Heizkreispumpe mit EEI < 0,20
- Inkl. integrierter, hocheffizienter
Solepumpe mit EEI < 0,20
- Inkl. integriertem 9 kW E-Heizstab
- Mit integrierter Wärmemengen- und
Stromzählung
- Passive Kühlstation für Raumkühlung
optional erhältlich
-
Für einfachen Transport und Einbringung
Teilung von Hydraulik- und Kältemodul
innerhalb weniger Minuten möglich. Käl-
tekreis zum vereinfachten Serviceeinsatz
auf Schlitten herausziehbar. Einfache
Bedienung über EMS plus Regelsystem mit
Touchscreen BC400.
-
Regelungsfunktionen:
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
- Warmwasserbetrieb mittels integriertem
Umschaltventil und integriertem Warm-
wasserspeicher
- Funktionserweiterung über optionale
Reglermodule möglich (Schwimmbad, So-
lar, etc.)
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz bzw. PV-Anlage vorbe-
reitet
----------------------------------------
TECHNISCHE DATEN
-
Masse und Gewichte:
Wärmepumpe HxBxT: 1780x600x610 mm
Gesamtgewicht mit Verkleidung: 246 kg
Gesamtgewicht ohne Verkleidung: 218 kg
Gewicht Hydraulikmodul ohne Ver-
kleidung: 95 kg
Gewicht Kältekreismodul: 121 kg
-
Schalldaten:
Max. Schalldruckpegel bei B0/W55 C
nach DIN EN ISO 11203
in 1m Abstand: 36 dB(A)
Schallleistungspegel bei B0/W55 C
min.-max.: 37-49 dB(A)
-
Leistungsdaten:
Modulationsbereich bei B0/W35 C
nach EN 14511: 3-12 kW
COP bei B0/W35, nach EN 14511
bei Teillast: 4,75
Entzugsleistung bei B0/W35, nach
EN 14511 bei Teillast: 4,88 kW
Elektrische Leistungsaufnahme bei
B0/W35, nach EN 14511 bei
Teillast: 1,30 kW
SCOP bei durchschnittlichen Klimaver-
hältnissen bei 55 C: 4,17
SCOP bei durchschnittlichen Klimaver-
hältnissen bei 35 C: 5,55
-
Warmwasserbetrieb:
Speicherinhalt (exkl. Wärme-
tauscher): 180 l
Minimal/maximal erlaubter Betriebs-
druck: 2,0/10,0 bar
Warmwasser-COP nach EN-16147(2017) bei
ECO+ Einstellung: 3,11
Warmwasserbereitungs-
Energieeffizienzklasse bei ECO+
Einstellung: A+
Zapfprofil/Zapfmenge V40
bei ECO+ Einstellung: XL/206 l
Warmwasserbereitungs-
Energieeffizienzklasse bei ECO
Einstellung: A
Zapfprofil/Zapfmenge V40
bei ECO Einstellung: XXL/269 l
Warmwasserbereitungs-
Energieeffizienzklasse bei KOMFORT
Einstellung: A
Zapfprofil/Zapfmenge V40
bei KOMFORT Einstellung: XXL/298 l
-
Heizungssystem:
Minimal/maximal erlaubter Betriebs-
druck: 1,2/3,0 bar
Nenndurchfluss bei Fußboden-
heizung: 2,12 m3/h
Restförderhöhe bei Nenndurchfluss bei
Fußbodenheizung: 3,8 m
Nenndurchfluss bei Radiatoren-
heizung: 1,19 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung: 6,4 m
Max. Vorlauftemperatur bei B0 C: 71 C
Max. Vorlauftemperatur bei B-3 C: 71 C
Anschluss Heizkreis: CU 28 mm
-
Solekreis
Minimal/maximal erlaubter Betriebs-
druck: 0,5/3,0 bar
Mischanteil Ethanol,
min./max.: 25/34 %vol.
Mischanteil Ethylenglykol,
min./max.: 30/35 %vol.
Sole-Eintrittstemperatur
min./max.: -5/30 C
Anschluss Solekreis: Edelstahl 28 mm
-
Elektrodaten:
Spannungsversorgung: 400V, 3N, 50 Hz
Max. Kompressor-Betriebsstrom: 8 A
Max. Betriebsstrom inkl. Elektro-
Zuheizer 9 kW: 23 A
Absicherung mit Elektro-Zuheizer
3/6/9 kW: 16/20/25 A
IP-Schutzklasse: X1
----------------------------------------
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit BC400 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen. HMC310
nicht kombinierbar mit Funkfernbedienung
Logamatic RC120 RF bzw. Einzelraumrege-
lung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 163 %
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 129 %
Lastprofil: XL
-
Buderus-Artikel-Nr.: 7739619541
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte Fachfirma durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
