Produkteigenschaften:
- Smart-Nassläufer-Umwälzdoppelpumpe mit EC-Motor und integrierter elektronischer Leistungsanpassung
- Steckverbindung für die Funktionserweiterung mit optionalem CIF- Modul für die Gebäudeautomatisation (GA)
- Zulässiger Temperaturbereich -10 °C bis +110 °C
- Netzanschluss 1~230 V, 50/60 Hz
- Schutzart IP X4D
- Flanschanschluss DN 32 bis DN 100
- Max. Betriebsdruck Standardausführung: 6/10 bar bzw. 6 bar (Sonderausführung: 10 bar oder 16 bar)
- Grüne Knopf Technologie und grafisches Display
- Motorschutz mit Auslöse-Elektronik
- Laufrad mit dreidimensional gekrümmten Schaufeln und Kunststoffspaltrohr aus Kohlefaserverbundwerkstoff
- Pumpengehäuse: Grauguss KTL beschichtet
- Wärmedämmung: Polypropylen
- Welle: Edelstahl
- Lager: Kohlegraphit
- Konstante Drehzahl (Stellerbetrieb)
- Δp-c für konstanten Differenzdruck
- Δp-v für variablen Differenzdruck
- Dynamic Adapt plus für eine kontinuierliche (dynamische) Anpassung der Förderleistung an den aktuellen Bedarf
- ΔT für Differenztemperaturregelung
- T-const. für konstante Temperaturregelung
- Konstant Q für konstante Volumenstromregelung
- Multi-Flow Adaptation: Summenvolumenstrom-Ermittlung durch die Zubringerpumpe für die bedarfsgerechte Versorgung von Sekundärpumpen in Heizkreis-Verteilern
- Benutzerdefinierte PID-Regelung
Beschreibung

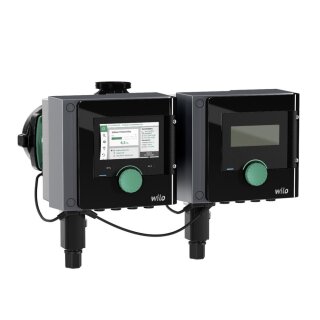

Artikelinfos im DetailWilo Stratos MAXO-D 30/0,5-10 180mm R1 1/4" - G2" 268W PN10 1ph 230V Premium-Smart-Doppelpumpe inkl. Wärmedämmung, Stecker gerade - 7738333842
Premium Smart-Pumpe Wilo-Stratos MAXO-D
Hocheffizienz-Inline Nassläufer-Doppelpumpe mit EC-Motor und elektronischer Leistungsanpassung. Einsetzbar für Heizungswasser, Kaltwasser und Wasser/Glykolgemische. Energieeffizienzindex (EEI) je nach Pumpentyp zwischen ≤ 0,17 und ≤ 0,19.
Regelarten:
- Permanente, automatische Leistungs-Anpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung). Bis zu 20 % Energieeinsparung gegenüber der Regelungsart dp-v.
- Konstante Temperatur (T-const.)
- Konstante Differenztemperatur (dT-const.)
- Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Pumpen (Multi-Flow Adaptation).
- Konstanter Volumenstrom (Q-const.)
- Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
- Konstanter Differenzdruck (dp-c)
- Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe
- Konstante Drehzahl (n-const.)
- Benutzerdefinierte PID-Regelung
Funktionen:
- Wärmemengenerfassung
- Kältemengenerfassung
- Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
- Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
- Einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Qmin. und Qmax.)
- Betriebsarten Doppelpumpen: Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v, Haupt-/Reservebetrieb
- Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
- Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
- Entlüftungsfunktion zur automatischen Entlüftung des Rotorraums
- Automatische Nachtabsenkung
- Automatische Deblockier-Funktion und integrierter Motorvollschutz
- Trockenlauferkennung
Anzeige:
- Regelungsart
- Sollwert
- Volumenstrom
- Temperatur
- Leistungsaufnahme
- Elektrischer Verbrauch
- Aktive Einflüsse (z.B. STOP, No-Flow Stop)
Ausführung:
- 2 konfigurierbare analoge Eingänge : 0-10V, 2-10V, 0-20mA, 4-20mA und handelsüblicher PT1000; Spannungsversorgung mit +24 V DC
- 2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
- 2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
- Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
- Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway
- Temperaturfühler integriert
- Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
- Graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
- Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle (ohne weiteres Zubehör) mittels Wilo Assistant App
- Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
- Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10V oder 4-20mA)
- Außenaufstellung mit Wetterschutz gemäß Einbau- und Betriebsanleitung möglich
- Datum und Uhrzeit voreingestellt
- 5 Jahre Gewährleistung
Lieferumfang
- Pumpe
- 2x Optimierter Wilo-Connector für alle Baugrößen gleich
- 4x Kabelverschraubung M16 x 1,5
- Unterlegscheiben für Flanschschrauben M12 und M16 (bei Anschlussnennweiten DN32 bis DN65)
- 2x Dichtungen bei Gewindeanschluss
- Einbau- und Betriebsanleitung kompakt
Optionales Zubehör:
- CIF-Modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
- PT 1000 (B) Rohranlegefühler (für Trinkwarmwasser)
- PT 1000 (AA) Sensor zum Einbau in Tauchhülse
- Differenzdrucksensor
- Smart-Gateway
| Betriebsdaten | |
|---|---|
| Min. Medientemperatur Tmin | -10 °C |
| Max. Medientemperatur Tmax | 110 °C |
| Min. Umgebungstemperatur Tmin | -10 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Maximaler Betriebsdruck PN | 10 bar |
| Mindestzulaufhöhe bei 50°C | 3 m |
| Mindestzulaufhöhe bei 95°C | 10 m |
| Mindestzulaufhöhe bei 110°C | 16 m |
| Motordaten | |
|---|---|
| Energieeffizienzindex (EEI) | ≤0.19 |
| Störaussendung | EN 61800-3;2004+A1;2012 / Wohnbereich (C1) |
| Störfestigkeit | EN 61800-3;2004+A1;2012 / Industriebereich (C2) |
| Netzanschluss | 1~230 V, 50/60 Hz |
| Leistungsaufnahme P1 max | 275 W |
| Drehzahl min. nmin | 750 1/min |
| Drehzahl max. nmax | 3950 1/min |
| Schutzart Motor | IPX4D |
| Kabelverschraubung | 5 x M16x1.5 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | PPS-GF40 |
| Welle | 1.4122, DLC-beschichtet |
| Lager | Kohle, antimonimprägniert |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | G 2 |
| Druckseitiger Rohranschluss DNd | G 2 |
| Baulänge l0 | 180 mm |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Stratos MAXO-D 30/0,5-10 PN 10 |
| Gewicht netto ca. m | 16,7 kg |
| Artikelnummer | 2186223 |
