Produkteigenschaften:
- Energieeffizienzindex EEI ≤ 0,20
- Höchste Wirkungsgrade dank ECM- Technologie
- Kompakte Bauweise und bewährte Benutzerfreundlichkeit
- Vereinfachter elektrischer Anschluss dank Wilo-Stecker
- Serienmäßig mit Wärmedämmschale
- Einfache Einstellung mit dem grünen Knopf über drei Drehzahlstufen, Δp-c und Δp v beim Austausch einer ungeregelten Standardpumpe
- Vollständige Transparenz der Förderhöhe, der Drehzahlstufe und möglicher Fehler dank LED-Display
- Gehäusewerkstoff: Grauguss KTL beschichtet
- Netzanschluss: 1~230V, 50 Hz
- Motorschutz integriert
Beschreibung

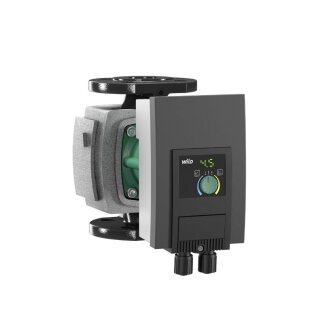

Artikelinfos im DetailWilo Yonos MAXO plus 65/0,5-16 340mm DN65 1200W PN6/10 1ph 230V Hocheffizienzpumpe inkl. Wärmedämmschale, Stecker gerade - 7738336519
Hocheffizienz-Pumpe Wilo-Yonos MAXO plus
Elektronisch geregelt. Nassläufer-Umwälzpumpe, Synchronmotor nach ECM-Technologie und integrierter Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs-, Lüftungs- und Klimaanwendungen.
Serienmäßig mit:
- Vorwählbare Regelungsarten zur optimalen Lastanpassung: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel)
- 3 Drehzahlstufen (n = konstant)
- LED Anzeige zum Einstellen des Sollwerts und Anzeige
- Fehlermeldungen Elektroanschluss mit dem Wilo-Stecker
- Störleuchte und Kontakt für Sammelstörmeldung
- Wärmedämmschale
Bei Flanschpumpen – Flanschausführungen:
- Standardausführung für Pumpen DN 32 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 16
- Standardausführung für Pumpen DN 80 / DN 100: Flansch PN 6 (ausgelegt PN 16 nach EN 1092-2) für Gegenflansch PN 6
| Betriebsdaten | |
|---|---|
| Min. Medientemperatur Tmin | -20 °C |
| Max. Medientemperatur Tmax | 110 °C |
| Min. Umgebungstemperatur Tmin | -20 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Maximaler Betriebsdruck PN | 10 bar |
| Mindestzulaufhöhe bei 50°C | 7 m |
| Mindestzulaufhöhe bei 95°C | 15 m |
| Mindestzulaufhöhe bei 110°C | 23 m |
| Motordaten | |
|---|---|
| Energieeffizienzindex (EEI) | ≤0.20 |
| Störaussendung | EN 61800-3;2004+A1;2012 / Wohnbereich (C1) |
| Störfestigkeit | EN 61800-3;2004+A1;2012 / Industriebereich (C2) |
| Netzanschluss | 1~230 V, 50/60 Hz |
| Leistungsaufnahme P1 max | 1450 W |
| Drehzahl min. nmin | 800 1/min |
| Drehzahl max. nmax | 3400 1/min |
| Schutzart Motor | IPX4D |
| Kabelverschraubung | 2 x M20x1.5 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | PP-LGF50 |
| Welle | Edelstahl |
| Lager | Kohlegraphit |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | DN 65 |
| Druckseitiger Rohranschluss DNd | DN 65 |
| Baulänge l0 | 340 mm |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Yonos MAXO plus 65/0,5-16 PN6/10 |
| Gewicht netto ca. m | 27,5 kg |
| Artikelnummer | 2120616 |
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
