Produkteigenschaften:
- Energieeffizienzindex EEI ≤ 0,20
- Höchste Wirkungsgrade dank ECM- Technologie
- Kompakte Bauweise und bewährte Benutzerfreundlichkeit
- Vereinfachter elektrischer Anschluss dank Wilo-Stecker
- Serienmäßig mit Wärmedämmschale
- Einfache Einstellung mit dem grünen Knopf über drei Drehzahlstufen, Δp-c und Δp v beim Austausch einer ungeregelten Standardpumpe
- Vollständige Transparenz der Förderhöhe, der Drehzahlstufe und möglicher Fehler dank LED-Display
- Sicherung der Trinkwasserhygiene durch Sammelstörmeldung
Beschreibung

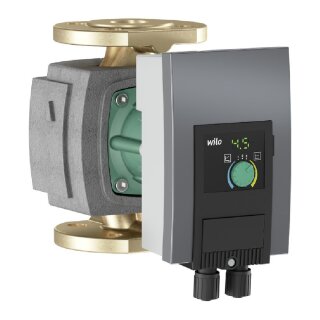

Artikelinfos im DetailWilo Yonos MAXO-Z plus, 40/0,5-12, BL: 250mm, DN40, PN6/10, 1x230V, 450Watt, Bronze, Zirkulationspumpe - 7738336531
Die effiziente Lösung für die Trinkwarmwasser-Zirkulation in größeren Gebäuden.
Die Wilo-Yonos MAXO-Z plus ist eine hocheffiziente Zirkulationspumpe zur hygienesicheren Bereitstellung von Trinkwarmwasser in Miet-, Verwaltungs- und Gewerbeobjekten. Dank ihres LED-Displays bietet sie vollständige Transparenz über Förderhöhen, Drehzahlstufen oder auch mögliche Störungen. Die kompakte Bauweise und der Wilo-Stecker für den elektrischen Anschluss vereinfachen sehr die Installation. Der grüne Knopf ermöglicht zudem eine einfache Bedienung der Pumpe.
Serienmäßig mit
- Vorwählbare Regelungsarten zur optimalen Lastanpassung: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel)
- 3 Drehzahlstufen (n = konstant)
- LED Anzeige zum Einstellen des Sollwerts und Anzeige Fehlermeldungen
- Elektroanschluss mit dem Wilo-Stecker
- Störmeldeleuchte und Kontakt für Sammelstörmeldung
- Wärmedämmschale
Bei Flanschpumpen – Flanschausführungen:
- Standardausführung für Pumpen DN32 bis DN65: Kombiflansch PN6/10 (Flansch PN16 nach EN1092-2) für Gegenflansche PN6 und PN10
| Hydraulische Daten | |
|---|---|
| Maximaler Betriebsdruck PN | 10 bar |
| Min. Medientemperatur bei HVAC-Anwendungen Tmin | 0 °C |
| Max. Medientemperatur für HVAC T | 80 °C |
| Min. Umgebungstemperatur Tmin | 0 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Max. zulässige Wassergesamthärte | 3,57 mmol/l (20 °dH) |
| Motordaten | |
|---|---|
| Energieeffizienzindex (EEI) | ≤0.20 |
| Netzanschluss | 1~230 V, 50/60 Hz |
| Motornennleistung P2 | 0,45 kW |
| Nennstrom IN | 2,4 A |
| Drehzahl min. nmin | 950 1/min |
| Drehzahl max. nmax | 4600 1/min |
| Leistungsaufnahme P1 min | 15 W |
| Leistungsaufnahme P1 max | 550 W |
| Störaussendung | EN 61800-3;2004+A1;2012 / Wohnbereich (C1) |
| Störfestigkeit | EN 61800-3;2004+A1;2012 / Industriebereich (C2) |
| Drehzahlregelung | Frequenzumrichter |
| Isolationsklasse | F |
| Schutzart Motor | IPX4D |
| Motorschutz | Interner Schutz vor Überhitzung und Überstrom |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Bronze, CC499K |
| Laufrad | PPS-GF40 |
| Welle | Edelstahl |
| Lager | Kohle, kunstharzimprägniert |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | DN 40 |
| Druckseitiger Rohranschluss DNd | DN 40 |
| Baulänge l0 | 250 mm |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Yonos MAXO-Z plus 40/0,5-12 PN6/10 |
| Gewicht netto ca. m | 16,8 kg |
| Artikelnummer | 2202922 |
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
