- Bedieneinheit SC300 wahlweise zur autarken Regelung einer Solaranlage, Pufferumladung oder einer Frischwasserstation
- Autarke Regelung einer Solaranlage in Verbindung mit Solarmodul SM200 oder SM100
- Autarke Regelung einer Pufferumladung (System SAT-VWS) in Verbindung mit Solarmodul SM200
- Autarke Regelung einer Frischwasserstation Logalux FS/2, FS20/2 oder FS27/3 bis FS160/3
- Wandmontage
- Hinweis: SC300 in Kombination BC400 mit FS20/2 nicht erforderlich!
Beschreibung

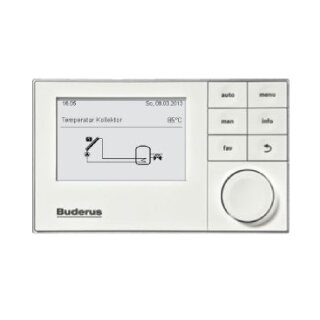

Artikelinfos im DetailBuderus/Bosch Bedieneinheit Logamatic SC300 für Solarmodul SM100/SM200 und Frischwasserstation FS/2 / FS/3 - 7738110067
Beschreibung:
- Bedieneinheit Logamatic SC300 wahlwei-
se zur Regelung einer autarken, von
der Kesselregelung unabhängigen Solar-
anlage, Pufferumladung (bei SAT-VWS-
System) oder Frischwasserstationen
- Kombination mit Solarmodul SM100,
SM200, Solarstation KS0110 SM100/2,
Solarstation KS0110 SM200/2, Frisch-
wasserstation FS/2 oder FS.../3
- Einfache Bedienung und Inbetriebnahme
durch großes, grafikfähiges und hin-
terleuchtetes Display, Bedieneinheit
im Wohnraum installierbar
-
Funktionen in Verbindung mit SM100:
- Autarke Regelung einer Solaranlage zur
Warmwasserbereitung
- Ansteuerung von Hocheffizienzpumpen
mit PWM-Signal
- Grafische Anzeige über Bedieneinheit
- Funktionsumfang, Bedienkonzept u. Dis-
playanzeigen identisch mit Solarmodul
SM100 + RC300/RC310
- Aufzeichnung Solarertrag (kWh), Er-
tragserfassung wahlweise ohne Zubehör
(rechnerisch) oder mit Zubehör WMZ
- Funktionskontrolle Solar, z.B. zur Er-
kennung Solarpumpe defekt oder Luft im
Solarsystem
- High-flow-/Low-flow-System für opti-
mierte Beladung von Thermosiphonspei-
chern (Double-Match-Flow)
- Diverse Zusatzfunktionen abhängig von
der Hydraulik wählbar, z.B. Speicher-
beladung über externen Wärmetauscher
-
Funktionen in Verbindung mit SM200 (Ko-
dierung 10):
- Autarke Regelung einer Solaranlage zur
Warmwasserbereitung und Heizungsunter-
stützung, mit bis zu 3 solaren Ver-
brauchern
- Ansteuerung von Hocheffizienzpumpen
mit PWM-Signal
- Systemhydrauliken vorprogrammiert so-
wie grafische Anzeige über Bedienein-
heit
- Funktionsumfang, Bedienkonzept sowie
Displayanzeigen identisch mit Solar-
modul SM200 + RC300/310, mit Ausnahme
von Gesamtsystem-Optimierungsfunktio-
nen und der gemischten Heizkreis-Vor-
lauftemperaturregelung (Premix Con-
trol)
- Aufzeichnung Solarertrag (kWh), Er-
tragserfassung wahlweise ohne Zubehör
(rechnerisch) oder mit Zubehör WMZ
- Funktionskontrolle Solar, z.B. zur Er-
kennung Solarpumpe defekt oder Luft im
Solarsystem
- High-flow-/Low-flow-System für opti-
mierte Beladung von Thermosiphonspei-
chern (Double-Match-Flow)
- Diverse Zusatzfunktionen abhängig von
der Hydraulik wählbar, z.B. 2 Kollek-
torfelder Ost/West, Speicherbeladung
über externe Wärmetauscher und Puffer-
Bypass-Schaltung
-
Funktionen in Verbindung mit SM200 (Ko-
dierung 8):
- Regelung der Umladung vom Puffer- zum
Vorwärmspeicher bei SAT-VWS-Systemen
durch Ansteuerung der Primär- und Se-
kundärpumpen mit PWM-Signal
- Steuerung der Pumpe f. die Anti-Legio-
nellen-Schaltung mit Zeitprogramm
-
Funktionen in Verbindung mit Frischwas-
serstation Logalux FS/2:
- Einstellung der Warmwasser-Temperatur
und eines Zeitprogramms für die Zirku-
lation
- Anzeige von aktuellen Fühlermesswerten
-
Funktionen in Verbindung mit Frischwas-
serstation Logalux FS../3:
- Regelung von einzelnen Frischwasser-
stationen und Kaskaden (bis 4 Statio-
nen)
- Einstellung der Warmwasser-Temperatur
und eines Zeitprogramms für die Zirku-
lation
- Anzeige von aktuellen Fühlermesswerten
- Ansteuerung einer Zirkulationspumpe
(wahlweise zeit- oder impulsgesteuert)
- Ansteuerung eines Stellmotors mit 3-
Wege-Mischer zur temperaturabhängigen
Rücklaufeinspeisung in den Pufferspei-
cher
- Störmeldung und Warmhaltung
- Regelung eines Systems, in dem die
Frischwasserstation oder -kaskade zur
Vorwärmung eingesetzt wird (SAT-VWFS)
- SC300 in FS../3 einbaubar
-
Lieferumfang:
- Bedieneinheit Logamatic SC300 (1x)
- Wandhalter, Montagematerial
- Technische Unterlagen
-
Abmessungen B/H/T: 150/90/32 mm
-
Buderus-Artikel-Nr.: 7738110067
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
