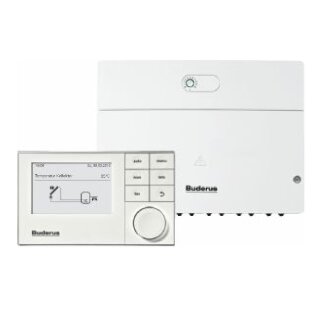

Buderus/Bosch Solar-Autark-Set SC300/SM200 mit Bedieneinheit SC300 und Solarmodul SM200 - 7739602105

Buderus/Bosch Solar-Autark-Set SC300/SM200 mit Bedieneinheit SC300 und Solarmodul SM200 - 7739602105

Beschreibung:

Bedieneinheit Logamatic SC300

wahlweise zur Regelung einer autarken, von
 der Kesselregelung unabhängigen Solar-
 anlage, Pufferumladung (bei SAT-VWS-
 System) oder Frischwasserstationen
- Kombination mit Solarmodul SM100,
 SM200, Solarstation KS0110 SM100/2,
 Solarstation KS0110 SM200/2, Frisch-
 wasserstation FS/2 oder FS.../3
- Einfache Bedienung und Inbetriebnahme
 durch großes, grafikfähiges und hin-
 terleuchtetes Display, Bedieneinheit
 im Wohnraum installierbar
-
Funktionen in Verbindung mit SM100:
- Autarke Regelung einer Solaranlage zur
 Warmwasserbereitung
- Ansteuerung von Hocheffizienzpumpen
 mit PWM-Signal
- Grafische Anzeige über Bedieneinheit
- Funktionsumfang, Bedienkonzept u. Dis-
 playanzeigen identisch mit Solarmodul
 SM100 + RC300/RC310
- Aufzeichnung Solarertrag (kWh), Er-
 tragserfassung wahlweise ohne Zubehör
 (rechnerisch) oder mit Zubehör WMZ
- Funktionskontrolle Solar, z.B. zur Er-
 kennung Solarpumpe defekt oder Luft im
 Solarsystem
- High-flow-/Low-flow-System für opti-
 mierte Beladung von Thermosiphonspei-
 chern (Double-Match-Flow)
- Diverse Zusatzfunktionen abhängig von
 der Hydraulik wählbar, z.B. Speicher-
 beladung über externen Wärmetauscher
-
Funktionen in Verbindung mit SM200 (Ko-
dierung 10):
- Autarke Regelung einer Solaranlage zur
 Warmwasserbereitung und Heizungsunter-
 stützung, mit bis zu 3 solaren Ver-
 brauchern
- Ansteuerung von Hocheffizienzpumpen
 mit PWM-Signal
- Systemhydrauliken vorprogrammiert so-
 wie grafische Anzeige über Bedienein-
 heit
- Funktionsumfang, Bedienkonzept sowie
 Displayanzeigen identisch mit Solar-
 modul SM200 + RC300/310, mit Ausnahme
 von Gesamtsystem-Optimierungsfunktio-
 nen und der gemischten Heizkreis-Vor-
 lauftemperaturregelung (Premix Con-
 trol)
- Aufzeichnung Solarertrag (kWh), Er-
 tragserfassung wahlweise ohne Zubehör
 (rechnerisch) oder mit Zubehör WMZ
- Funktionskontrolle Solar, z.B. zur Er-
 kennung Solarpumpe defekt oder Luft im
 Solarsystem
- High-flow-/Low-flow-System für opti-
 mierte Beladung von Thermosiphonspei-
 chern (Double-Match-Flow)
- Diverse Zusatzfunktionen abhängig von
 der Hydraulik wählbar, z.B. 2 Kollek-
 torfelder Ost/West, Speicherbeladung
 über externe Wärmetauscher und Puffer-
 Bypass-Schaltung
-
Funktionen in Verbindung mit SM200 (Ko-
dierung 8):
- Regelung der Umladung vom Puffer- zum
 Vorwärmspeicher bei SAT-VWS-Systemen
 durch Ansteuerung der Primär- und Se-
 kundärpumpen mit PWM-Signal
- Steuerung der Pumpe f. die Anti-Legio-
 nellen-Schaltung mit Zeitprogramm
-
Funktionen in Verbindung mit Frischwas-
serstation Logalux FS/2:
- Einstellung der Warmwasser-Temperatur
 und eines Zeitprogramms für die Zirku-
 lation
- Anzeige von aktuellen Fühlermesswerten
-
Funktionen in Verbindung mit Frischwas-
serstation Logalux FS../3:
- Regelung von einzelnen Frischwasser-
 stationen und Kaskaden (bis 4 Statio-
 nen)
- Einstellung der Warmwasser-Temperatur
 und eines Zeitprogramms für die Zirku-
 lation
- Anzeige von aktuellen Fühlermesswerten
- Ansteuerung einer Zirkulationspumpe
 (wahlweise zeit- oder impulsgesteuert)
- Ansteuerung eines Stellmotors mit 3-
 Wege-Mischer zur temperaturabhängigen
 Rücklaufeinspeisung in den Pufferspei-
 cher
- Störmeldung und Warmhaltung
- Regelung eines Systems, in dem die
 Frischwasserstation oder -kaskade zur
 Vorwärmung eingesetzt wird (SAT-VWFS)
- SC300 in FS../3 einbaubar
-
Lieferumfang:
- Bedieneinheit Logamatic SC300 (1x)
- Wandhalter, Montagematerial
- Technische Unterlagen
-
Abmessungen B/H/T: 150/90/32 mm
-
Buderus-Artikel-Nr.: 7738110067

Solarmodul SM200

Modul zum Einsatz im Regelsystem Logama-
tic EMS plus, zum Betrieb komplexe So-
laranlage, Speicherladesystem oder Puf-
ferspeicherumladung. Auswahl der Modul-
funktion über Adress-Kodierschalter und
Auswahl der Bedieneinheit:
- Solarbetrieb mit RC310 = Modul SM200
 Adr. 1
- Solarbetrieb mit SC300 (autark) = Mo-
 dul SM200 Adr. 10
- Speicherladesystem mit RC300 = Modul
 SM200 Adr. 7
- Autarke Pufferspeicherumladung mit
 SC300 ("SAT-VWS") = Modul SM200 Adr. 8
-
Beschreibung Solarfunktion (SM200 Adres-
se 1 oder 10):
- Solarmodul für komplexe Solaranlagen
 zur Warmwasserbereitung und Heizungs-
 unterstützung bzw. weiteren solaren
 Anlagensystemen mit bis zu 3 solaren
 Verbrauchern, zwei Kollektorfeldern,
 etc.
- Zum Einsatz im Regelsystem Logamatic
 EMS plus, zur Wandmontage (alternativ
 auch integriert in Solarstation KS0110
 erhältlich)
- Komfortable Bedienung mit grafischer
 Hydraulik-Auswahl über System-Bedien-
 einheit RC300 oder Solar-Autarkregler
 SC300
-
Funktionsumfang:
- Regelung einer Solaranlage mit bis zu
 3 solaren Verbrauchern
- Automatische Funktionskontrolle Solar:
 Anzeige von Störmeldung bei z.B.: Füh-
 ler defekt, Luft im Solarsystem, So-
 larpumpe defekt
- Umschaltung zwischen 2 solaren Ver-
 brauchern über Pumpe oder Ventil, Um-
 schaltung auf 3 solare Verbraucher
 über Ventil
- Variable Ansteuerung der Solarpumpen
 über PWM-Signal oder 0-10 V
- Optimierte Ausnutzung Solarertrag bei
 Warmwasser. Berücksichtigung passiver
 Solarertrag durch große Fensterflä-
 chen. Reduziertes Nachheizen durch Be-
 wertung des solaren Ertrages sowie der
 solar erwärmten Kapazität d. Speichers
 und ggf. Absenkung der jeweiligen
 Sollwerte
- Optimierte Beladung von Thermosiphon-
 Speichern (Double-Match-Flow)
- Vakuum-Röhren-Funktion (Pumpenkick)
- Gemeinsame Bedieneinheit RC300 f. Wär-
 meerzeuger und Solaranlage mit großem
 grafikfähigen u. hinterleuchtetem LCD-
 Display mit vorprogrammierten Anlagen-
 piktogrammen. Alternativ Solar-Autark-
 regler SC300.
- Externer Wärmetauscher im Kollektor-
 kreis mit separater Pumpenansteuerung
 Primär- und Sekundärpumpe
- Überwachung tägliche Aufheizung 60 C
 (bei Regelung Warmwasser über separa-
 tes Modul MM50/MM100) und thermische
 Desinfektion mit Umlade- oder Um-
 schichtpumpe
- Anzeige solarer Ertrag über interne
 Ertragserfassung oder über zusätzli-
 ches Wärmemengenzubehör
- 8 NTC-Fühlereingänge, 2 Ausgänge PWM/
 0-10 V, 3 Pumpenausgänge 230 V, 2 Aus-
 gänge Umschaltventil bzw. 3-Wege-Ven-
 til, 2 Eingänge Wärmemengenzähler
-
In Verbindung mit zusätzlichen Fühlern
und/oder 3-Wege-Umschaltventilen sind
hydraulikabhängig verschiedene Funktio-
nen wählbar, z.B.
- Speicher mit einstellbarem Vorrang/
 Nachrang
- Speicher-Umschaltung über zusätzliche
 Solarpumpe (2 Verbraucher) oder Ventil
 (3 Verbraucher)
- Schwimmbadfunktion
- Zweites Kollektorfeld (Ost/West-Rege-
 lung)
- Solare Heizungsunterstützung mit ge-
 mischter Vorlauftemperaturregelung.
 Bei Anlagen mit einem Heizkreis kann
 ein Heizkreis-Mischer entfallen (Pre-
 mix Control)
- Umladung von solarerwärmten Vorwärm-
 speicher in Bereitschaftsspeicher
- Umladung von solarerwärmten Puffer-
 speicher in Bereitschaftsspeicher mit
 internem Wärmetauscher
-
Besondere Planungshinweise
- In Verbindung mit EMS-Wärmeerzeuger,
 Modul nur mit Bedieneinheit RC300,
 max. 1 Modul pro Anlage
- Erweiterung mit 1 Solarmodul SM100 je
 nach Anlagenhydraulik erforderlich/
 möglich
- Nicht kombinierbar mit Solarmodul
 SM50/MM10/SM10/WM10/RC30/RC35
----------------------------------------
Beschreibung Speicherladesystem (SM200
Adresse 7):
- Modul für Warmwasser-Speicherladesys-
 tem zum Einsatz im Regelsystem EMS
 plus
- Komfortable Bedienung und Betriebsin-
 fos über System-Bedieneinheit RC300
- Kombination mit modulierenden Hochef-
 fizienzpumpen bzw. externem Wärmetau-
 scher Logalux SLP (nicht für Wärme-
 tauscher Logalux LAP)
-
Funktionsumfang:
- Variable Ansteuerung von Primär- und
 Sekundärpumpe (mittels PWM-Signal).
 Anpassung des Volumenstroms primär und
 sekundär über Sollwertabweichung der
 Wärmetauschertemperatur
- Gemeinsame System-Bedieneinheit RC300
 für Wärmeerzeuger und Ladesystem mit
 großem, grafikfähigem und hinterleuch-
 tetem LCD-Display für Inbetriebnahme
 und Betrieb des Ladesystems
- Warmwasser-Sollwert, -Zeitprogramm und
 -hysterese einstellbar
- Getrennte Fühler für Einschalten Lade-
 system (Speicher mitte), Ausschalten
 Ladesystem (Speicher unten) und Pum-
 penmodulation (Sekundärseite Wärmetau-
 scher)
- Verkalkungsschutzfunktion für Wärme-
 tauscher
- Pumpennachlauf für Restenergienutzung
- Frostschutzfunktion
- Zirkulationspumpe mit eigenem Zeitka-
 nal
- Optional thermische Desinfektion täg-
 lich oder 1 x wöchentlich aktivierbar
- 3 NTC-Fühlereingänge, 2 Ausgänge PWM/
 0-10 V für Hocheffizienzpumpen, 3 Pum-
 penausgänge 230 V
-
Besondere Planungshinweise:
- Ausschließlich geeignet für die Kombi-
 nation mit modulierenden Hocheffizi-
 enzpumpen (PWM)
- In Verbindung mit EMS Wärmeerzeuger,
 Modul nur mit Bedieneinheit RC300,
 max. 1 Modul SM200 mit Adresse 7 pro
 Anlage
- Hydraulik- und Regelungsdetails siehe
 Planungsunterlagen oder Installations-
 anleitung SM200
- SM200 Funktion Ladesystem (Adresse 7)
 unabhängig von SM200 mit Solarfunktion
 (Adresse 1) einsetzbar
- SM200 Adresse 7 mit RC310 bedienbar
 (nicht kombinierbar mit Autarkregler
 SC300)
- Primärseitige Volumenstromregelung
 ausschließlich über modulierende Pumpe
 (nicht möglich über 3-Wege-Ventil)
Lieferumfang SM200:
- 1 Modul SM200 mit Montagematerial
- 1 Speichertemperaturfühler Typ NTC10K
- 1 Kollektortemperaturfühler Typ NTC20K
 (keine Verwendung bei Ladesystem)
- Technische Unterlagen
Benötigtes Zubehör:
- 1 Speichertemperaturfühler (1 Wärme-
 tauscherfühler ist im Lieferumfang
 Logalux SLP enthalten)
Montage:
- Modul SM200 zur Wandmontage oder in-
 terne Montage in Logalux SLP oder auf
 Hutschiene
- Codierte und farblich gekennzeichnete
 Anschlussstecker
- Interne Kommunikation über EMS plus-
 Datenbus
- Definition d. Funktion des Moduls über
 Adresscodierschalter: Adresse 7 für
 Ladesystem Systemvoraussetzungen
- Öl- od. Gaswärmeerzeuger mit Regelsys-
 tem EMS plus (nicht geeignet für Wär-
 mepumpen mit Regelsystem EMS plus)
- RC300 ab Version NF11.07
- Zur Nachrüstung: SM200 ab V3 bzw. ab
 Software Version NF25.03 erforderlich
----------------------------------------
Beschreibung Pufferspeicherumladung
("SAT-VWS", SM200 Adresse 8):
Regelung der Umladung vom Puffer- zum
Vorwärmspeicher zur Einbindung solarer
Wärme in die Trinkwassererwärmung unab-
hängig von der nachfolgenden konventio-
nellen Trinkwassererwärmung, für Groß-
anlagen gemäß DVGW-Arbeitsblatt W551
- Steuerung der Primärpumpe
- Steuerung der Sekundärpumpe
- Steuerung der Pumpe für die Anti-Le-
 gionellen-Schaltung mit Zeitschalt-
 programm
Der Vorwärmspeicher muss einmal am Tag
auf 60 C aufgeheizt werden. Damit dies
über eine Umwälzung gewährleistet werden
kann, muss der Bereitschaftsspeicher in
dieser Zeit mindestens 60 C warm und die
Trinkwassererwärmung aktiv sein.
----------------------------------------
Technische Daten Modul SM200:
- Abmessungen B/H/T (mm) 246/184/61
- Sicherung (V/AT) 230/5
- BUS-Schnittstelle EMS plus
- Maximale Leistungsabgabe pro Pumpe /
 Stellglied (W) 250 (Hocheffizienzpum-
 pen zulässig, max. 40 A/ms)
- Pumpenmodulation Solar-Hocheffizienz-
 pumpe PWM / 0-10 V
- Schutzart bei Wandmontage IP 44
-
Buderus-Artikel-Nr.: 7738110115
