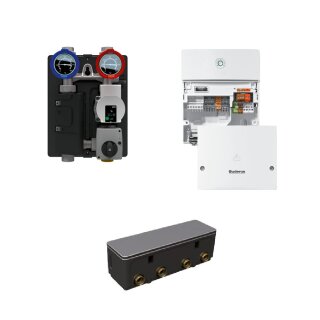

Buderus Heizkreis-Paket für KB195i / KB195i.2
- Buderus Heizkreis-Set HSM20/6 BU (gemischt) Kvs 6,3 6m Pumpe
- Buderus Heizkreisverteiler HKV 2/25/25 V2 für 2 Heizkreise
- Buderus Heizkreismodul Modul MM100 für Logamatic EMS plus
Beschreibung
Artikelinfos im DetailBuderus Heizkreis-Paket Logaplus HKS 1 für KB195i/KB195i.2, Heizkreis-Set HSM20/6 BU (gemischt), Heizkreismodul MM100, Heizkreisverteiler HKV 2/25/25 V2 - 7739606419#
Paket besteht aus:
Buderus Heizkreis-Schnellmontage-Set für
1 Heizkreis mit Mischer DN 20 mit Strom-
sparpumpe, stufenlos elektronisch gere-
gelt, Förderhöhe 6 m, mit Anschlusskabel
und steckerfertiger Verbindung zum Bude-
rus Regelgerät. Rückschlagventil, Kugel-
hahn-/Thermometer-Kombination im Vor-
und Rücklauf, 3-Wege-Mischer mit Stell-
motor werkseitig montiert, komplett mit
hochwertigen EPP Wärmedämmschalen
schwarz.
Geeignet für Frostschutzmittel < 50%.
-
Heizkreismodul MM100 für die Funktionen
Heizen/Kühlen/Warmwasser zum Einsatz im
Regelsystem Logamatic EMS plus.
Die Funktion ist über die Bedieneinhei-
ten RC310, HMC310, BC400 oder RC200
steuerbar.
-
Funktionsumfang bei MM100 Adressschalter
Stellung 1-4:
Regelung eines Heiz-/Kühlkreises mit
Pumpe (PC1), Mischer (VC1, optional),
Vorlauftemperaturfühler (TC1, optional),
Temperaturwächter (MC1, Fußbodenhei-
zung), Taupunktwächter (Wärmepumpe mit
Kühlfunktion, MD1) sowie einem Weichen-
fühler (T0, optional).
Zeitprogramm einstellbar (RC310, BC400:
2 Programme, RC200: 1 Programm). Mit
RC310/BC400/RC200: Regelungsart ein-
stellbar ("witterungsgeführt"/"raumge-
führt"). Alternativ bei Gas-/Öl-Wärme-
erzeugern Regelungsart "konstant" mit
Wärmeanforderung über Schaltkontakt.
Frostschutz, Nachtabsenkung, Sommer-Win-
terumschaltung einstellbar. Zusätzlich
bei BC400 in Verbindung mit Wärmepumpe
Kühlfunktion aktivierbar.
- Anschlussmöglichkeit Temperaturwächter
TB1 für Fußbodenheizung, Überwachung
und Störmeldung bei Auslösung
- Geeignet für Anschluss Hocheffizienz-
pumpe
- Einfache automatische Erkennung der
angeschlossenen Komponenten mit Kon-
figurationsvorschlag sowie Bedienung
über BC400/RC310/RC200
- Interne Kommunikation über EMS Daten-
bus
Besondere Planungshinweise:
- In Verbindung mit System-Bedieneinheit
BC400/RC310 max. 6 Module pro Anlage
(4 x Heizkreis mit Mischer + 2 x Warm-
wasser)
- In Verbindung mit Bedieneinheit RC200
max. 1 Modul pro Anlage (1 Heizkreis
mit Mischer)
- In Verbindung mit Wärmepumpe max. 4
Module pro Anlage (4 x Heizkreis)
- Nicht kombinierbar mit Modulen MM10/
SM10/WM10
-
Heizkreisverteiler mit übereinanderlie-
genden Vor- und Rücklaufverteiler-Kam-
mern aus Stahl, komplett mit Wärmedämm-
schalen zum direkten Anschluss der Heiz-
kreis-Sets HS/HSM.
Anschlussmaß
oben: DN 25
unten: G 1 1/4
Abmessungen
Breite: 580 mm
Höhe: 180 mm
Tiefe: 190 mm
-
Buderus-Artikel-Nr.: 7739606419
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
