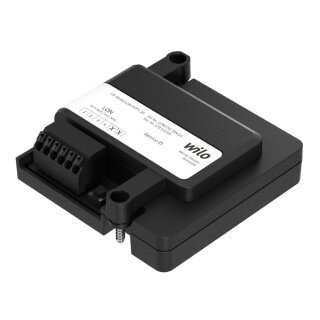

Wilo Pumpensteuerung/Schnittstellenmodul, CIF-Modul BACnat MS/TP - 7738334721
Interface-Modul als nachrüstbares Steckmodul zur Erweiterung der Kommunikationsschnittstellen der Pumpe nach verschiedenen Standards und Protokollvarianten nach Typenschlüssel.
Allgemeine Funktionen
Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als:
- Steuerbefehle zur Pumpe
- Meldungen von der Pumpe
- Prozesswerte
Ausstattung
Schnittstelle RS485 mit Protokoll BACnet MS/TP
Lieferumfang
- CIF-Modul
- 2x Kabelverschraubungen M16x1,5 (passend nur für Stratos MAXO)
- Einbau- und Betriebsanleitung
Busleitungen (geschirmt!) sind bauseits bereitzustellen
| Technische Daten |
| Leitungstyp |
Busleitung, paarweise verdrillt, geschirmt 1 x 2 x 0,5 mm² / 120 Ω Wellenwiderstand (Leitungstyp B nach TIA 485-A) |
| Leitungslänge |
1000 m |
| Stichleitung |
not permitted |
| Klemmenquerschnitt |
1,5 mm² |
| Schnittstelle |
RS485 (TIA-485A), optisch isoliert |
| Geschwindigkeit |
9600,19200, 38400, 76800 kBit/s |
| Format |
Fest |
| Protokoll |
BACnet MS/TP Version 1 Revision 4 |
| Profil |
BACnet Smart Sensor, Smart Acuator (B SS, B SA) |
| Gewicht netto ca. |
0,06 kg |
| Fabrikat |
Wilo |
| Art.-Nr. |
2190367 |
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
