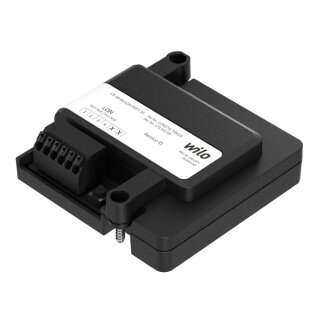

Artikelinfos im DetailWilo Pumpensteuerung/Schnittstellenmodul, CIF-Modul Modbus RTU - 7738334722
Interface-Modul als nachrüstbares Steckmodul zur Erweiterung der Kommunikationsschnittstellen der Pumpe nach verschiedenen Standards und Protokollvarianten nach Typenschlüssel.
Allgemeine Funktionen
Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als:
- Steuerbefehle zur Pumpe
- Meldungen von der Pumpe
- Prozesswerte
Ausstattung
Schnittstelle RS485 mit Protokoll Modbus RTU
Lieferumfang
- CIF-Modul
- 2x Kabelverschraubungen M16x1,5 (passend nur für Stratos MAXO)
- Einbau- und Betriebsanleitung
Busleitungen (geschirmt!) sind bauseits bereitzustellen
| Technische Daten | |
|---|---|
| Leitungstyp | Busleitung, paarweise verdrillt, geschirmt 1 x 2 x 0,5 mm² / 120 Ω Wellenwiderstand (Leitungstyp B nach TIA 485-A) |
| Leitungslänge | 1000 m |
| Stichleitung | not permitted |
| Klemmenquerschnitt | 1,5 mm² |
| Schnittstelle | RS485 (TIA-485A), optisch isoliert |
| Geschwindigkeit | 2400, 9600, 19200, 38400, 115200 kBit/s |
| Format | 8 Datenbits, keine/gerade/ungerade Parität, 1 Stoppbit (2 nur ohne Parität) |
| Protokoll | Modbus RTU |
| Profil | - |
| Gewicht netto ca. | 0,06 kg |
| Fabrikat | Wilo |
| Art.-Nr. | 2190368 |
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
Siehe unten anhängende PDF (Pflichtinformation) zum DownloadDownload
