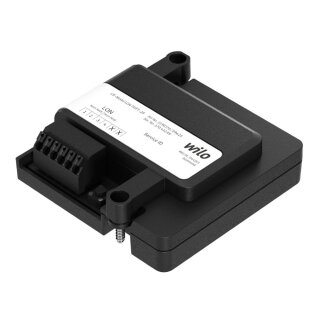

Wilo Pumpensteuerung/Schnittstellenmodul, CIF-Modul LON TP7FT-10 - 7738334724
Interface-Modul als nachrüstbares Steckmodul zur Erweiterung der Kommunikationsschnittstellen der Pumpe nach verschiedenen Standards und Protokollvarianten nach Typenschlüssel.
Allgemeine Funktionen
Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als:
- Steuerbefehle zur Pumpe
- Meldungen von der Pumpe
- Prozesswerte
Ausstattung
Schnittstelle TP-FT 10 mit Protokoll LonTalk
Lieferumfang
- CIF-Modul
- 2x Kabelverschraubungen M16x1,5 (passend nur für Stratos MAXO)
- Einbau- und Betriebsanleitung
Busleitungen (geschirmt!) sind bauseits bereitzustellen
| Technische Daten |
| Leitungstyp |
paarweise verdrillt, geschirmt |
| Leitungslänge |
900 m (Bustopologie mit max. 3 m Stichleitung, 500 m (freie Topologie, max. 250 m zwischen kommunizierenden Teilnehmern) |
| Stichleitung |
max. 3 m |
| Klemmenquerschnitt |
1,5 mm² |
| Schnittstelle |
TP/FT10 |
| Geschwindigkeit |
78 kBit/s, fest |
| Format |
- |
| Protokoll |
LonMark Layers 1-6 Interoperability Guidelines 3.2 |
| Profil |
LonMark Pump Controller 8210 |
| Gewicht netto ca. |
0,06 kg |
| Fabrikat |
Wilo |
| Art.-Nr. |
2190370 |
Bitte beachten Sie, dass bei sicherheitstechnisch relevanten Bauteilen, die sich nicht mehr in der versiegelten Originalverpackung befinden, keine Rücknahme möglich ist.
Hersteller: Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, www.buderus.de
Zu diesem Artikel sind aktuell keine PDF-Dateien verfügbar.
