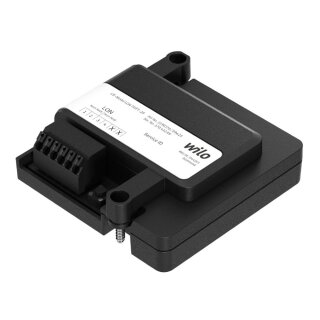

Wilo Pumpensteuerung/Schnittstellenmodul, CIF-Modul CANopen - 7738334723
Interface-Modul als nachrüstbares Steckmodul zur Erweiterung der Kommunikationsschnittstellen der Pumpe nach verschiedenen Standards und Protokollvarianten nach Typenschlüssel.
Allgemeine Funktionen
Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als:
- Steuerbefehle zur Pumpe
- Meldungen von der Pumpe
- Prozesswerte
Ausstattung
Schnittstelle CAN 2.0A mit Protokoll CANopen
Lieferumfang
- CIF-Modul
- 2x Kabelverschraubungen M16x1,5 (passend nur für Stratos MAXO)
- Einbau- und Betriebsanleitung
Busleitungen (geschirmt!) sind bauseits bereitzustellen
| Technische Daten |
| Leitungstyp |
CAN-Busleitung, paarweise verdrillt, geschirmt 1 x 2 x 0,5 mm² / 120 Ω Wellenwiderstand (Leitungstyp B nach TIA 485-A) |
| Leitungslänge |
200 m |
| Stichleitung |
max. 10 m, gesamt max. 50 m |
| Klemmenquerschnitt |
1,5 mm² |
| Schnittstelle |
CAN nach ISO 11898-2, optisch isoliert |
| Geschwindigkeit |
125 kBit/s, fest |
| Format |
- |
| Protokoll |
CANopen nach CiA DS301 V 4.02 |
| Profil |
- |
| Gewicht netto ca. |
0,06 kg |
| Fabrikat |
Wilo |
| Art.-Nr. |
2190369 |
