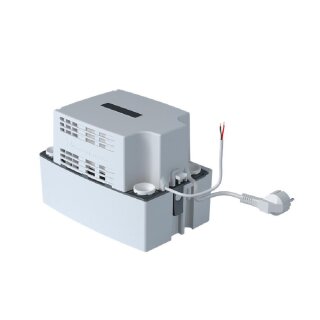

Kondensathebeanlage zum automatischen
Fördern von Kondensat aus
Brennwertkesseln sowie aus Kühl- und
Klimageräten.
Die Hebeanlage ist steckerfertig ausge-
führt und besteht aus Sammelbehälter,
Pumpe mit zugänglicher Hydraulik sowie
zwei Schwimmerschaltern. Der erste
Schwimmer dient zum Ein- und
Ausschalten. Der zweite Schwimmer
für die Alarmschaltung. Der
Alarmkontakt ist als potentialfreier
Wechselkontakt (Öffner/Schließer)
ausgeführt.
Der Lieferumgang beinhaltet ein
Anschlusskabel mit Schukostecker sowie
ein Alarmkabel mit je 1,7 m Länge.
Weiterhin im Lieferumfang enthalten sind
6 m Druckschlauch, ein serienmäßig
integrierter Rückflussverhinderer, Zu-
und Ablaufanschlussstücke sowie das
Monatagematerial für bodenstehende oder
wandhängende Installation.
Technische Daten
Maximaler Förderstrom: 0.163 l/s
Werkstoffe
Pumpengehäuse: Verbundwerkstoff
Installation
Anschlusstyp Eintritt: 18-32
Anschlusstyp Austritt: 8-10
Fördermedium
Maximale Medientemperatur: 50 °C
Elektrische Daten
Leistungsaufnahme P1: 75 W
Bemessungsspannung: 1 x 230 V
Schutzart (gemäß IEC 34-5): IP24
Isolationsklasse (IEC 85): F
Power cable type: H05W-F36
Length of power cable: 1.7 m
Netzstecker: Schuko-Stecker
Art der Steuerung
Type of connector: Type F (CEE7/4)
Behälter
Gesamtvolumen des/der Behälter(s): 2.65 l
Sonstiges
Nettogewicht: 4.1 kg
